📝 وصف المنتج

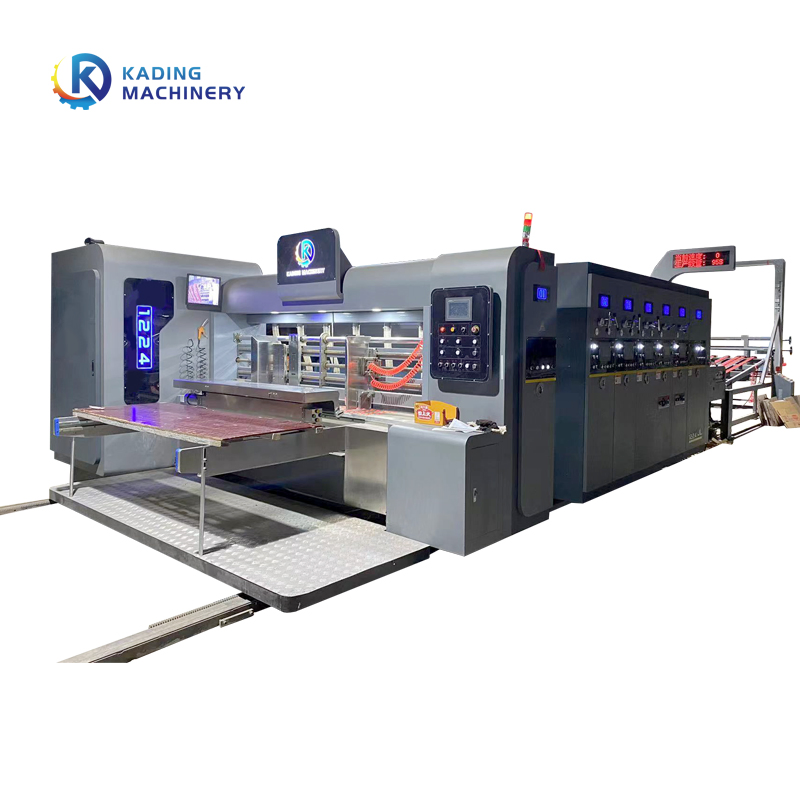

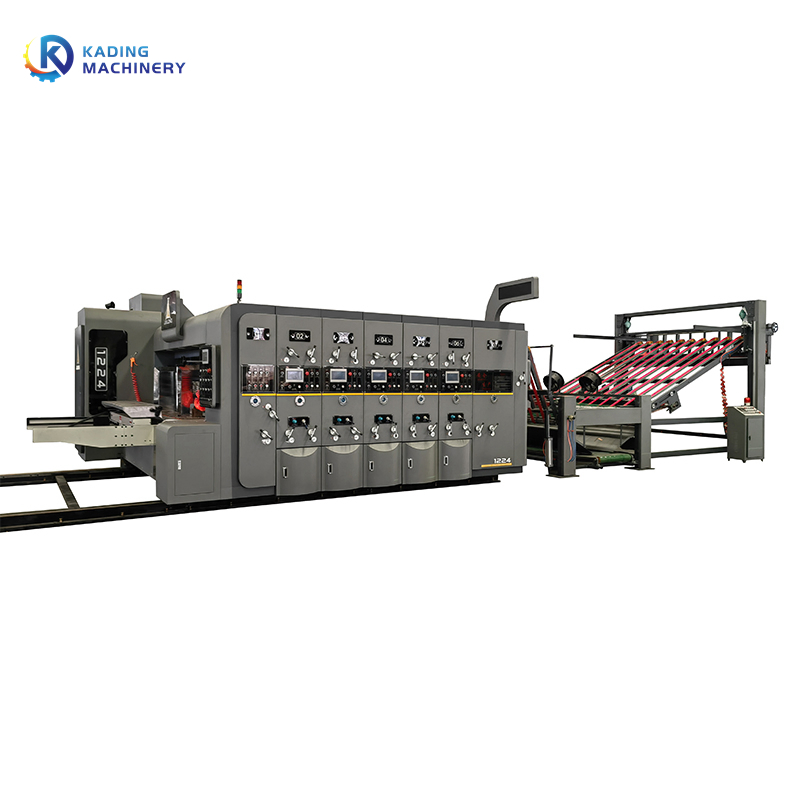

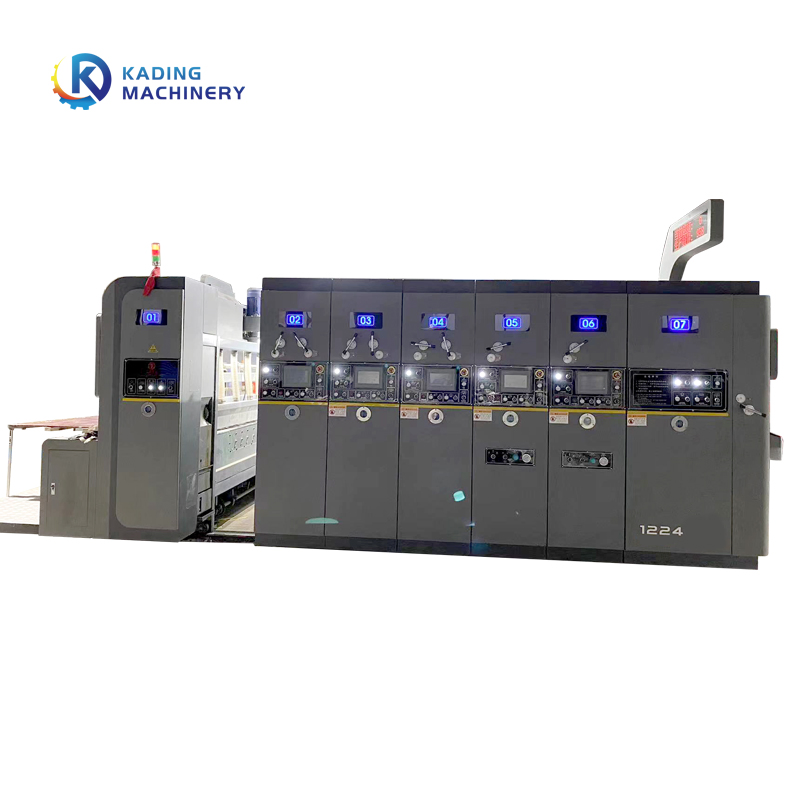

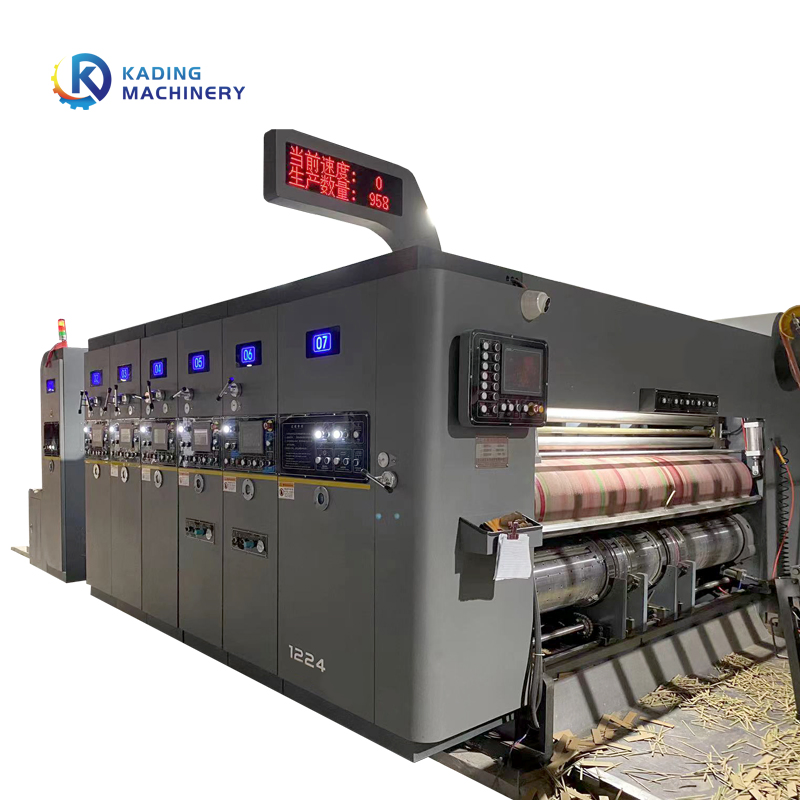

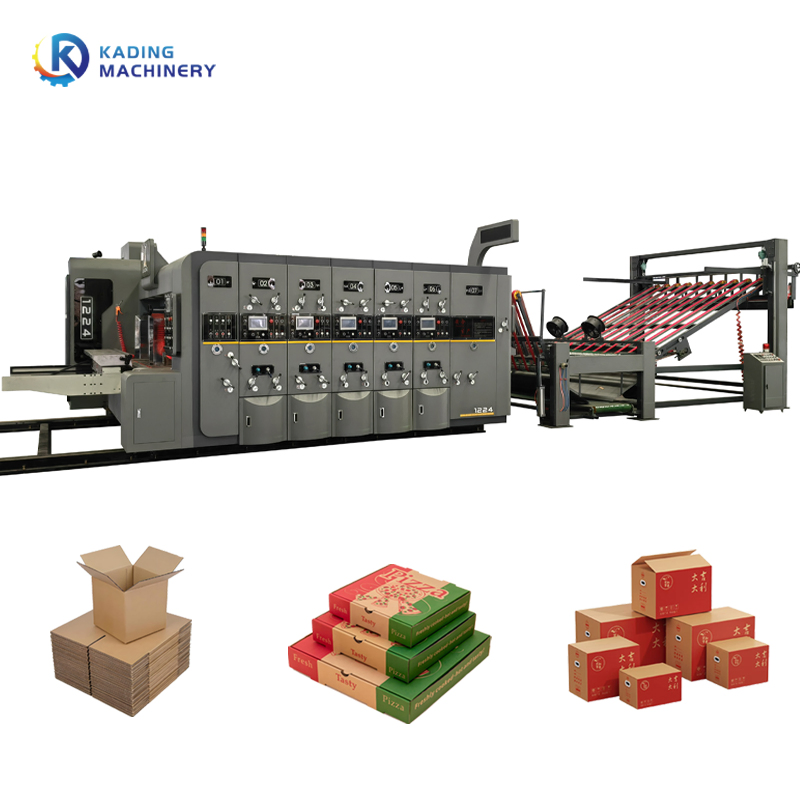

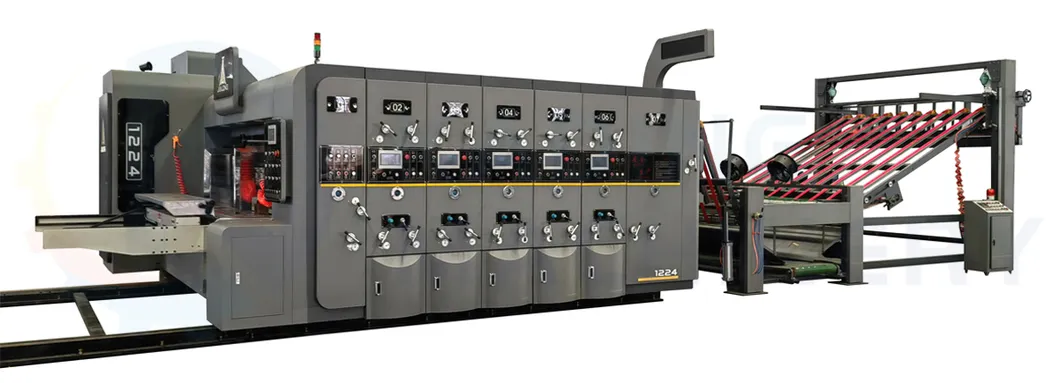

1. تم تصميم آلة قطع الموت ذات التخثر التلقائي عالي السرعة بالكامل وفقًا لمعايير السلامة الخاصة بالاتحاد الأوروبي وCE، مع التوحيد القياسي، والتعميم، وإضفاء الطابع الإنساني. وفقًا لمفهوم تصنيع تكامل الإنسان مع الماكينة، يمكن تنفيذ وظائف مثل الإعداد والتصحيح والتنفيذ والاستبدال والذاكرة مباشرة على شاشة اللمس. وهو منتج منخفض التكلفة.

2. إن مربع حوار واجهة الماكينة بشاشة اللمس ووظيفة تشغيل النظام المزدوج للتحكم الكهربائي، مع وظائف مثل التصفير الذكي، وإعادة ضبط الذاكرة التلقائي، وتخزين الطلبات، ونظام خدمة التتبع عن بُعد اختياري.

3. يتم اختيار شاشة عرض واجهة جهاز MAN-Machine ووحدة تحكم PLC ومحول التردد ومحرك السيرفو من العلامات التجارية العالمية الشهيرة مثل Siemens وYaskawa.

4. يتم تصنيع ترس ناقل الحركة الرئيسي من فولاذ 20 CrMnTi عالي الجودة المصنوع من سبائك الألومنيوم. بعد التبيث التلقائي والحشم والطحن الذي يتم التحكم فيه بواسطة البرنامج، تضمن صلابة سطح الأسنان أن تكون متجانسة، وتصل صلابة سطح الأسنان إلى الدقة القياسية من الدرجة السادسة: HRC58-62.

5. تتم معالجة الفتحات الداخلية لجميع البكرات والأعمدة من خلال القطع لضمان ثبات سُمك الجدار وتشغيله على نحو ثابت وموثوق به بسرعة عالية. أثناء عملية المعالجة، يتم التخلص من تغيرات الضغط من خلال علاجات متعددة للتهدئة والتمزج، ويتم طلاء السطح بعد الطحن.

6. استخدم موصلات بدون مفتاح لإزالة الفجوات الناتجة عن التوصيلات التقليدية والحفاظ على دقة طويلة المدى لتسجيل ألوان طباعة الماكينة.

7. تستخدم آلية تشحيم ناقل الحركة جهاز منع الرذاذ من النوع المضاد لرذاذ الماء، ويتم توزيع نظام التشحيم تلقائيًا، كما يتم تركيب آلية لمنع تسرب الزيت.

8. يمكن تزويد نظام الكاشطة المزدوجة لحجرة منع التسرب الاختيارية بآلية تجفيف بالأشعة تحت الحمراء.

📊 معلمات المنتج

📥 وحدة التغذية

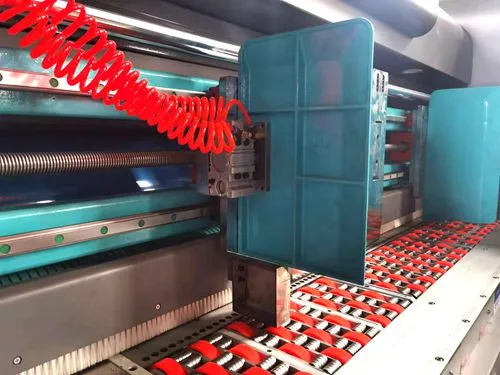

وحدة تغذية الورق بالحافة الأمامية

1. وحدة تغذية الحافة الأمامية مع نقل الفاكيوم.

2. المقعد المنزلق على طاولة التغذية مصنوع من الألومنيوم؛ سبيكة تحافظ على عمل الماكينة بسلاسة أكبر مع تقليل الاهتزاز.

3. طاولة تغذية الورق عبارة عن مادة فولاذية. الجدار قوي ومتين.

4. حساب كميات الإنتاج تلقائيًا عبر شاشة اللمس.

5. مزود بالتحكم الإلكتروني الهوائي في تغذية تخطي الورق، وذلك لتتواكب مع حجم الورق المقوى الأكبر؛ ويمكن للعملاء اختيار متابعة أو تخطي التسليم.

6. يتم التحكم في حمل الورق بواسطة الأسطوانة، في الجزء الذي يتضمن sloting ووحدة التجميع، ويتم تزويدها بمفتاح تحكم في التعشيقات، وذلك لتحقيق توقف الطوارئ، أو إيقاف تغذية الورق أو استعادتها.

الحاجز الخلفي/الأيسر/الأيمن

• يسمح جهاز الغطاء الجانبي الهوائي (جانب التشغيل) بضبط تردد الغطاء على الشاشة.
• يتم استخدام إطار تثبيت الورق الخلفي والمداخل الجانبية الأمامية/اليسرى/اليمنى مع الضبط الكهربي.

الفصل والإغلاق

• 1. الماكينة هي فصل، وممتزجة مع جهاز التحكم الكهربائي وجرس الإنذار التلقائي.
• 2. يتم تثبيت الماكينة بأكملها على الجنزير بواسطة أسطوانة القفل الرئيسية لجزء التغذية.

بكرة التغذية

• 1. تم تصنيع الأسطوانات المطاطية المقوى التي تغذي من الفولاذ الصلب المغطى بمطاط مقاوم للتآكل.
• 2. تستخدم بكرة تغذية الورق بكرة نقش، ويتم وضع السطح بالكروم الصلب، بحيث يكون مقاومًا للتآكل وناعمًا.

تصفير الجهاز

مع وظيفة تصفير وحور الذاكرة، لضمان الوضع الصحيح، قم بتقليل النفايات الكرتونية.

جهاز إزالة الغبار

تحتوي وحدة التغذية على فرشاة للغبار وامتصاص. حيث يمكنها إزالة الغبار على السطح بفعالية لضمان وضوح الطباعة وتقليل إهدار الورق.

🖨️ وحدة الطباعة

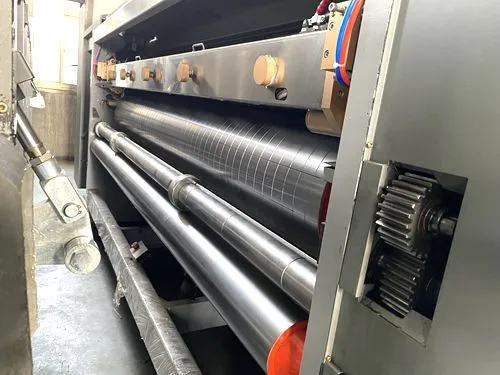

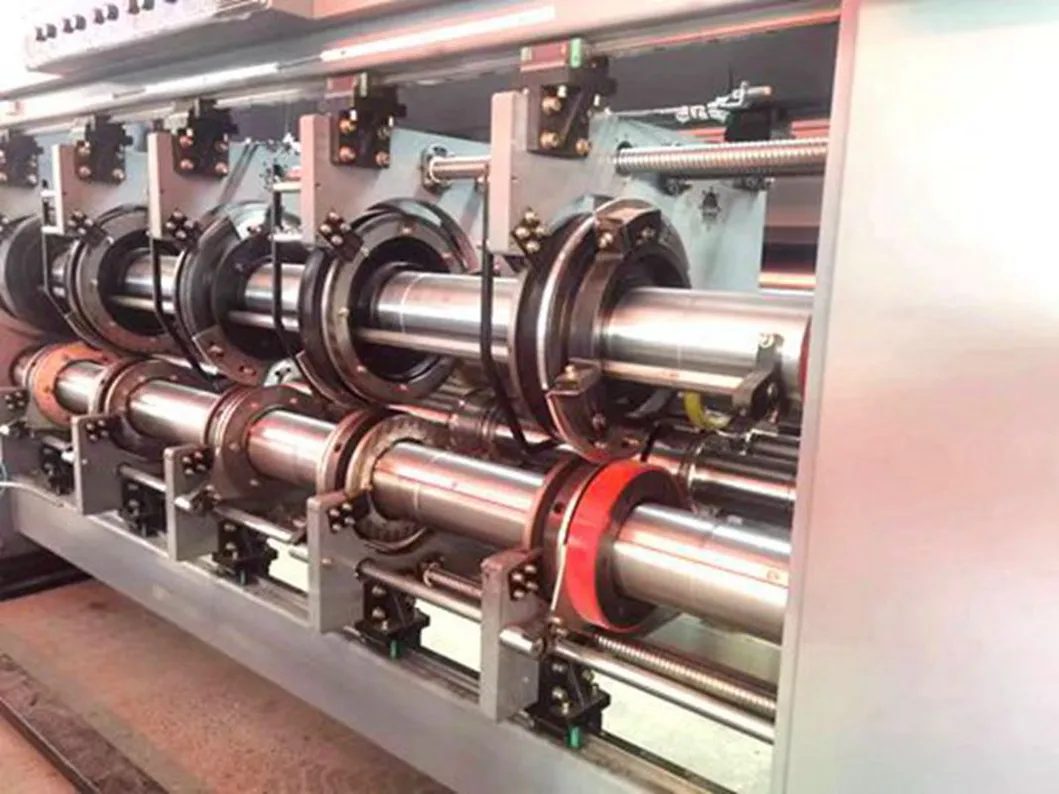

أسطوانة الطباعة

1. يعتمد ضبط طور أسطوانة الطباعة هيكل الترس كوكبي الدوران، والتحكم في الكمبيوتر، وشاشة العرض الرقمية، وأسطوانة الطباعة يمكن ضبطها بزاوية 360 درجة. يتم تزويد الماكينة بضبط دقيق إيجابي وسالب، مما يعمل ويتوقف بشكل كبير. كما يسهل تغيير لوحة الطباعة.

2. تقوم بكرة الطباعة بالطحن وصلابة الكروم مع خط خط خط العرض وخط الطول الأوسط، ولوحة الطباعة سهلة التعليق.

3. تصحيح التوازن يجعله أكثر قدرة على التحكم، ولا يؤثر على سرعة التشغيل العالية.

4. نظام لوحة الطباعة المعلقة يجعل من السهل تغييرها.

5. تجعل الدالة Zero من تغيير الترتيب أمراً سهلاً. دواسة القدم المتاحة لتغيير لوحة الطباعة، ومزودة بوظيفة ضبط الدقة.

6. نطاق الضبط الكهربائي الأيمن والأيسر لأسطوانة الطباعة: ±15 مم.

مروحة شفط الهواء

• 1. مع إرفاق وظيفة التخطي بصندوق شفط الشفط. كل عجلات الشفط مصنوعة من مادة خزفية.
• 2. يستخدم صندوق شفط الهواء إعداد ضغط خفيف لتحسين جودة الطباعة.
• 3. يعتمد ضغط الطباعة تقنية أوروبية خاصة عالية الرائحة من نوع الكباس تنظم 0.015 لضمان الدقة لتجنب مشاكل إصدار اللصق.

نظام مستلزمات الحبر

• 1. إن استخدام مضخة الغشاء الهوائي أحادية الاتجاه لتدوير الحبر تلقائيًا، ونظام تدوير أسطوانة أنيلوكس ولوحة الطباعة هو ضبط كهربائي.
• 2. استخدام عامل التصفية للتخلص من الشوائب وحماية جودة الطباعة.
• 3. إن جرافة الكتابة بالحبر مصنوعة من الفولاذ المقاوم للصدأ.
• 4. تستخدم جرافة الحبر تقنية النانو الخاصة، حبر غير لاصق، سهل التنظيف.

هيكل ضبط المرحلة

• 1. تقوم بتشغيل آلية ترس كوكبي الدوران عالية الدقة.
• 2. يتم ضبط مرحلة الطباعة بواسطة وحدة التحكم المنطقية القابلة للبرمجة (PLC) وشاشة اللمس وضبط التحكم الكهربائي بمقدار 360 درجة.
• 3. يتميز موتور الفرامل بضبط الطور، ويمكن لعجلة ضبط الطور تحديد الموضع بدقة.

نظام تثبيت الطور

استخدم القابض أو ضبط الطور، مع الحفاظ على نقطة مشاركة الترس الأصلي بدون تغيير.

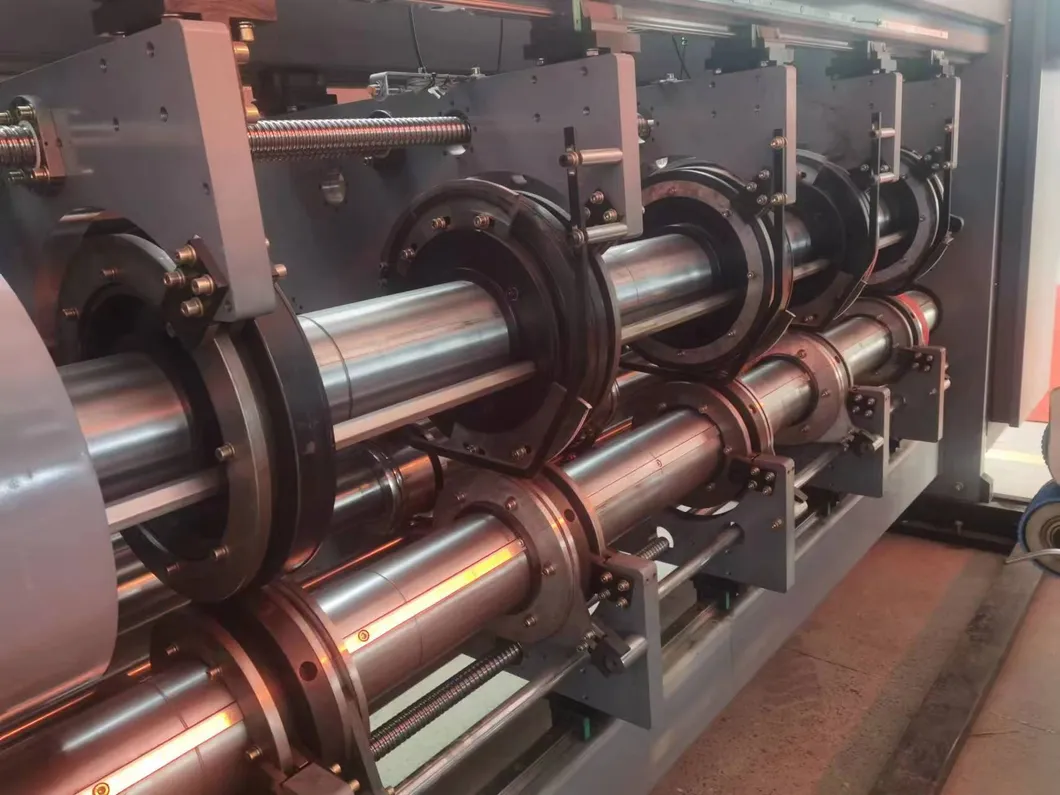

حامل القطع

• 1. سمك سكين تحديد الخطوط هو 7 مم. شفرة كريسنتات مصنوعة من الفولاذ السبائكي عالي الجودة، والتي تتميز بقساوة عالية، وقوة متينة، ومقاومة قوية للتآكل، وما إلى ذلك.
• 2. عمود الربط عبارة عن طبقة من الكروم الصلب على السطح.
• 3. يمكن ضبط حامل القطع، وعجلة تجريب، ومحور الموضع تلقائيًا.
• 4. مع جهاز اكتشاف طور التخثر، يمكن تسجيل موضع العمود المشقوق في أي وقت. نظريًا، تأكد من إعادة الوضع الصحيح وفقًا لترتيب الأحجام المختلفة.
• 5. وحدة التحكم في وحدة التحكم المنطقية القابلة للبرمجة (PLC) والتحكم في وحدة الترميز الدوارة، يمكنهما ضبط مسافة الفتحة وارتفاع الكرتونة تلقائيًا.
• 6. مجهز بممحاة قبل التخثر.
• 7. يمكن إنتاج كرتونة كبيرة ذات درزات مزدوجة، كرتونة ذات غطاء أرضي وسماء.
• 8. مجهز بهيكل تحريك الكاشطة الوسطى.

التحكم في التشغيل

• 1. مزودة بالتحكم في شاشة اللمس، واكتشاف وحدة التحكم المنطقية القابلة للبرمجة (PLC) وضبطها، ووظيفة تحديد الموضع تلقائيًا.
• 2. باستخدام وحدة التحكم المنطقية القابلة للبرمجة (PLC)، يمكن لجهاز الترميز الدوار والزر الكهربائي ضبط حجم القطع وارتفاع الكرتونة.
• 3. مزود بجهاز توقف في حالة الطوارئ لضمان السلامة.

ضبط مرحلة تحديد الخطوط

• 1. يمكن أن يكون الضبط الإيجابي والضبط السلبي هو الضبط الإيجابي مع ضبط سرعة تحويل التردد عالي الدقة بمقدار 360 درجة.
• 2. مزود بجهاز Phase zero، لضمان تناسق موضع الفتحة.

عجلة تجوّف

• 1. يرتدي سطح العجلات المقوّى راتنج عالي الجودة، والذي قد يتجنب تلف الورق المقوى.
• 2. يتوفر العمود السفلي للقاطع الذي تجره slotting جميعًا هيكل كم غير مركزي لجعل هذا القاطع صغير ودقيق.

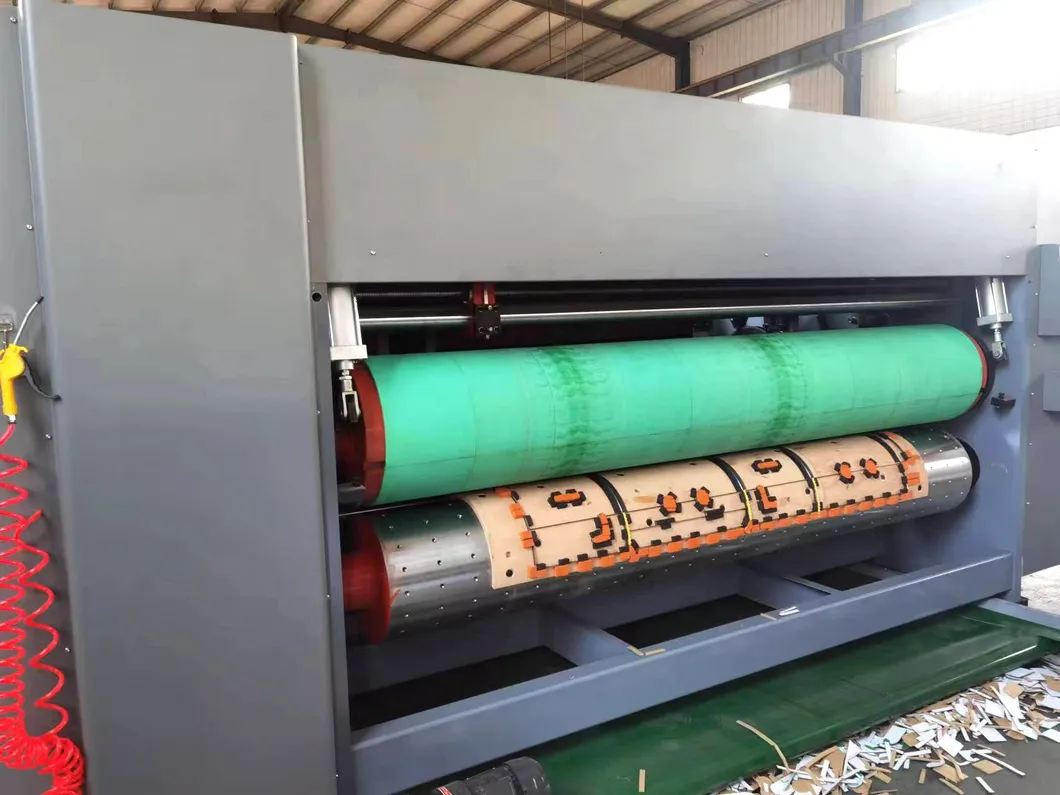

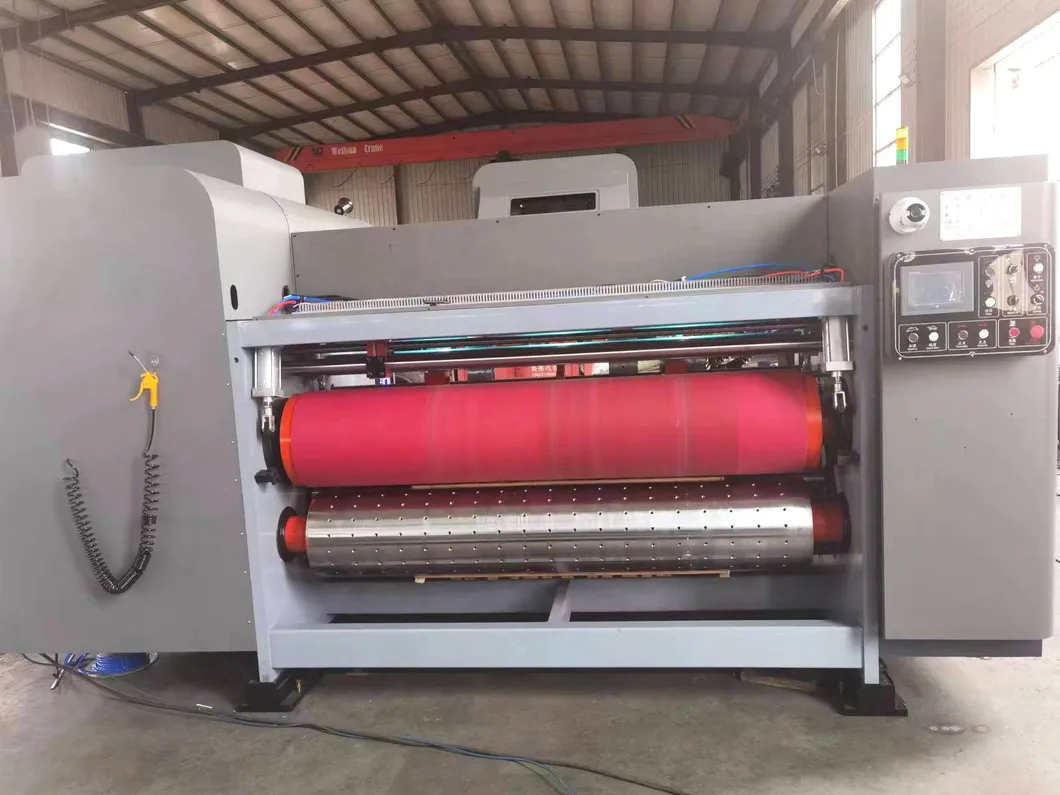

✂️ وحدة قطع النرد

التحكم في التشغيل

• 1. مزود بشاشة رقمية ووظيفة اكتشاف تلقائي لوحدة التحكم المنطقية القابلة للبرمجة (PLC) ووحدة الترميز الدوارة.
• 2. مزود بجهاز توقف في حالة الطوارئ لضمان السلامة.

ضبط المرحلة

• 1. تم ضبط وسادة السندان لأعلا ولأسفل بشكل كهربائي، ويمكنها التحرك بشكل تلقائي في الاتجاه المحوري، مع كل شوط يبلغ 20 مم تقريبًا. فقد تجعل الأكمام المطاطية تتآكل بشكل منتظم، مما يطيل من فترة الخدمة.
• 2. يتم ضبط قاطع الموت كهربائيًا بزاوية 360 درجة، ويمكن ضبط عمود قاطع الموت ±8 مم.

عمود تجريب القطع العودي

• 1. إنه مصنوع من الفولاذ غير السلس، كما أنه مطلي بالكروم الصلب. القطر هو φ 360 مم، وقد نفذ معايرة توازن ديناميكية.
• 2. السطح مغطى بمشبك مطاطي من البولي يوريثان باستخدام هيكل من نوع الإبزيم، مما يجعله ملائمًا للاستبدال.
• 3. تعتمد بكرة القطع محرك السيرفو المستقل لتعويض السرعة، ونطاق تعويض الكرتونة العادي ±3 مم.
• 4. تعتمد البكرة هيكل تفاضلي ميكانيكي لجعله يدور حول عكس الحركة التلقائية، والتزاحة الجانبية للموجبين والسلبي مقاس 40 مم. فقد تجعل الأكمام المطاطية تتآكل بشكل منتظم، مما يطيل من فترة الخدمة.
• 5. يمكن ضبط خلوص البكرة المطاطية المقص كهربائيًا وتجهيزها بشاشة رقمية، وهي نطاق الضبط من 0 إلى 12 مم.
• 6. يمكن ضبط قطع Die بالتدريج، وسوف يعود تلقائيًا إلى الموقع، وسترفع عجلة القطع تلقائيًا، لتجنب إتلاف الوسادة المطاطية.

ضبط المرحلة (متابعة)

• 1. تعتمد مرحلة القطع ذات الموت هيكل ترس كوكبي الدوران، والذي يمكن استخدامه لضبط دقيق للمرحلة بزاوية 360 درجة.
• 2. يتم ضبط المرحلة بواسطة الكهرباء، وهي تحتوي على شاشة رقمية ووظيفة الذاكرة. بعد الضبط، يمكن الرجوع إلى وضع أداة قص قالب الموت الأصلي.
• 3. مزودة بحركة لليسار واليمين للضبط اليدوي، مع تحريك لليمين واليسار بشكل إيجابي وسالب 8 مم.
• 4. يعتمد تثبيت الطور آلية الكبح الكهرومغناطيسي. عندما تقوم منصة الماكينة بفصل الطور أو ضبطه، تحد آلية الفرامل من دوران الماكينة وتبقي موضع قاطع قالب الموت ثابتًا.
