المعلومات الأساسية
خدمة ما بعد البيع
7*24 ساعة
الأجزاء الإلكترونية
ABB/Siemens/OMRON/rkc
الجهد
380 فولت/50 هرتز أو قابلة للتخصيص
حزمة النقل
التعبئة جديرة بالإبحار
رمز النظام المنسق
8477209000
القدرة الإنتاجية
500تعيين/سنة
مواصفات المنتج

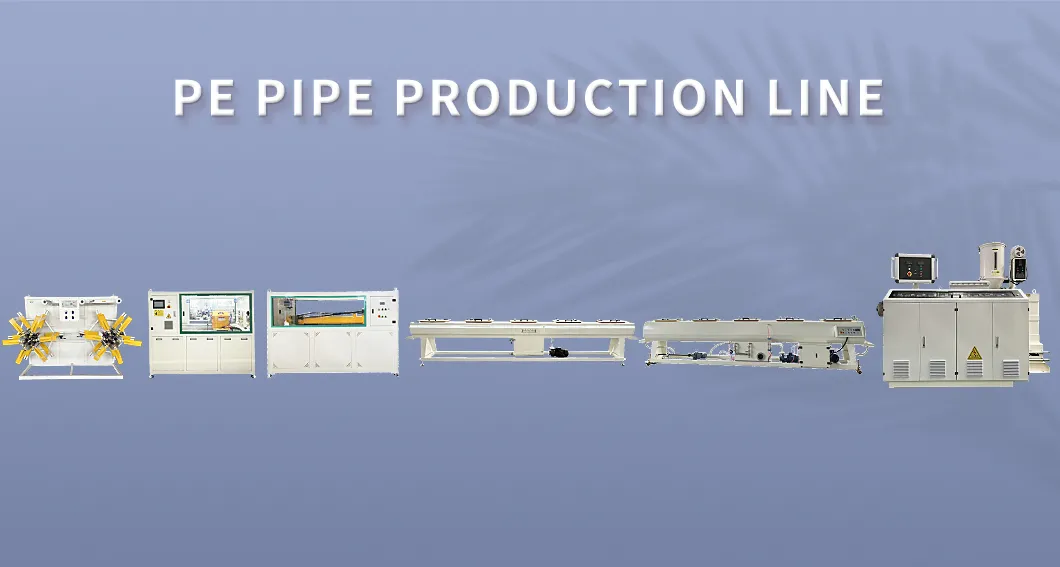

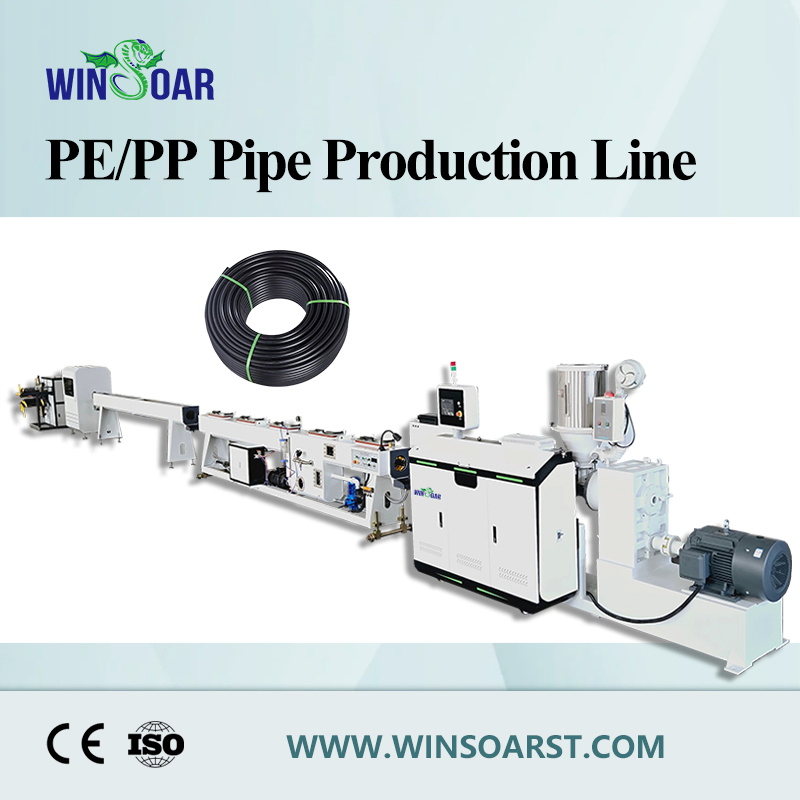

يستخدم خط أنابيب البلاستيك PE في إنتاج الصرف الزراعي، وإمدادات المياه، وأغراض قنوات الكابلات. تتكون الوحدة من ماكينة استخراج فردية، وقالب، وخزان مكوِّن للتفريغ، وماكينة تفريغ متعددة المخلب، وماكينة قطع كوكبية الدوران (بدون فجوات أو بدون غبار)، ووحدة تجميع، وغير ذلك. ويمكن تزويد الخط بأداة لزيادة المراقبة المالية أو بطابعة تعمل بنفث الحبر/الليزر للحاسب، إلخ، لتحقيق إنتاج وصنع الأنابيب عالية الجودة.

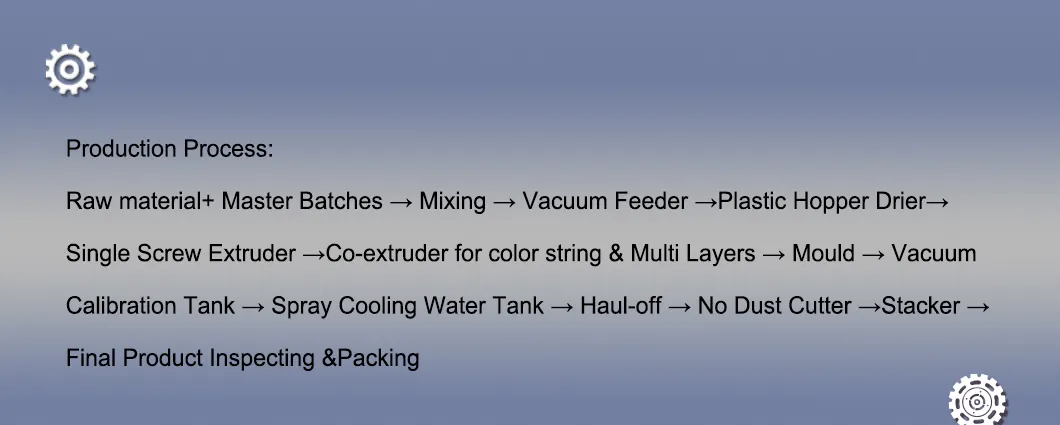

🔄 تدفق الإنتاج:
- المواد ← ملئ الألوان ← تغذية المواد ← طرد برغي واحد
- طرد البثق & Calibrator (جهاز المعايرة) ← خزان تبريد معايرة التفريغ
- تبريد الرش Tank ← Printer ← Haul-off Unit
- أداة القطع ← وحدة التجميع أو وحدة التجميع
مزايا ماكينة طرد الأنابيب PE

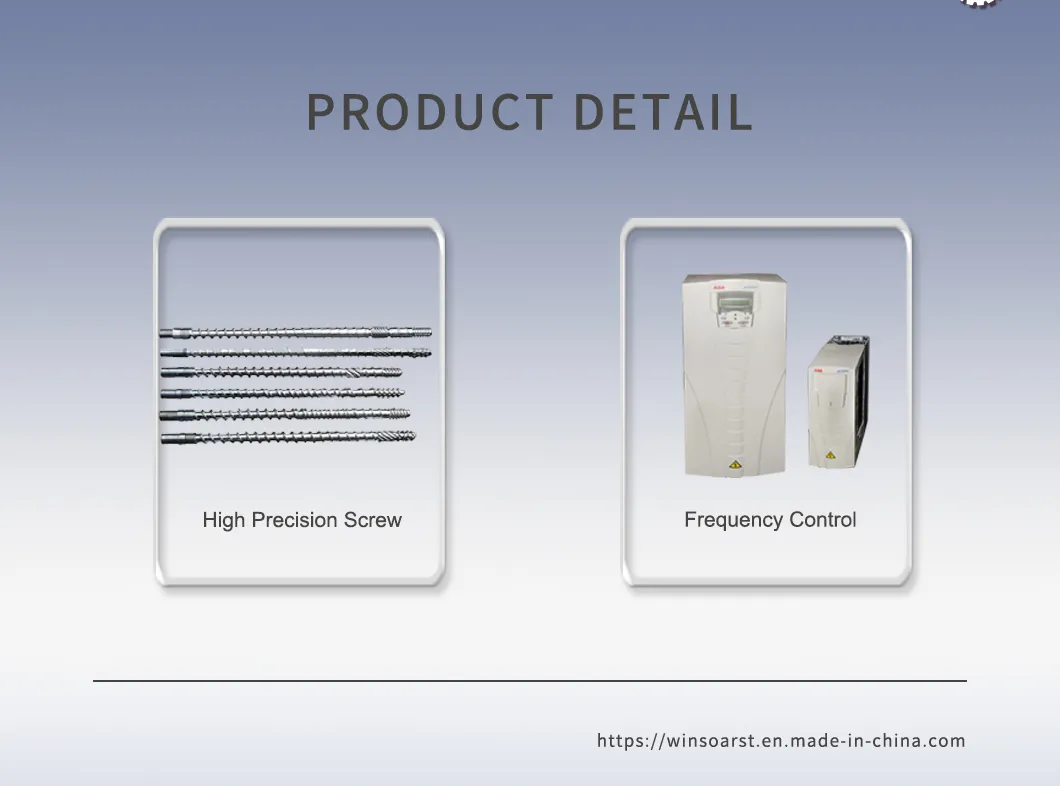

- يعمل الجلبة الحلزونية المثلى على تحسين خرج أداة إخراج الأنابيب
- يضمن نظام التحكم الدقيق في درجة الحرارة أداء انصهار المواد
- يحقق التصميم الفريد للبراغي ملحقًا أفضل ومنتجات عالية الجودة
- نظام تغيير السرعات المصمم بدقة مع الالتواء العالي يضمن التشغيل المستقر
- إطار حاد لتقليل اهتزاز آلة طرد
- يحقق نظام تشغيل PLC المتقدم المزامنة والمنتجات عالية الجودة
- اعتماد التحكم التلقائي في درجة حرارة المياه ومستوى الفلاتر المستقلة الخاصة على خزانات التفريغ والتبريد
- توفير وحدة سحب ثابتة مع دعامتين 2-12
- توفير خيارات قطع خالية من المنشار والرقائق
- استهلاك منخفض للطاقة وأداء ممتاز وصيانة سهلة

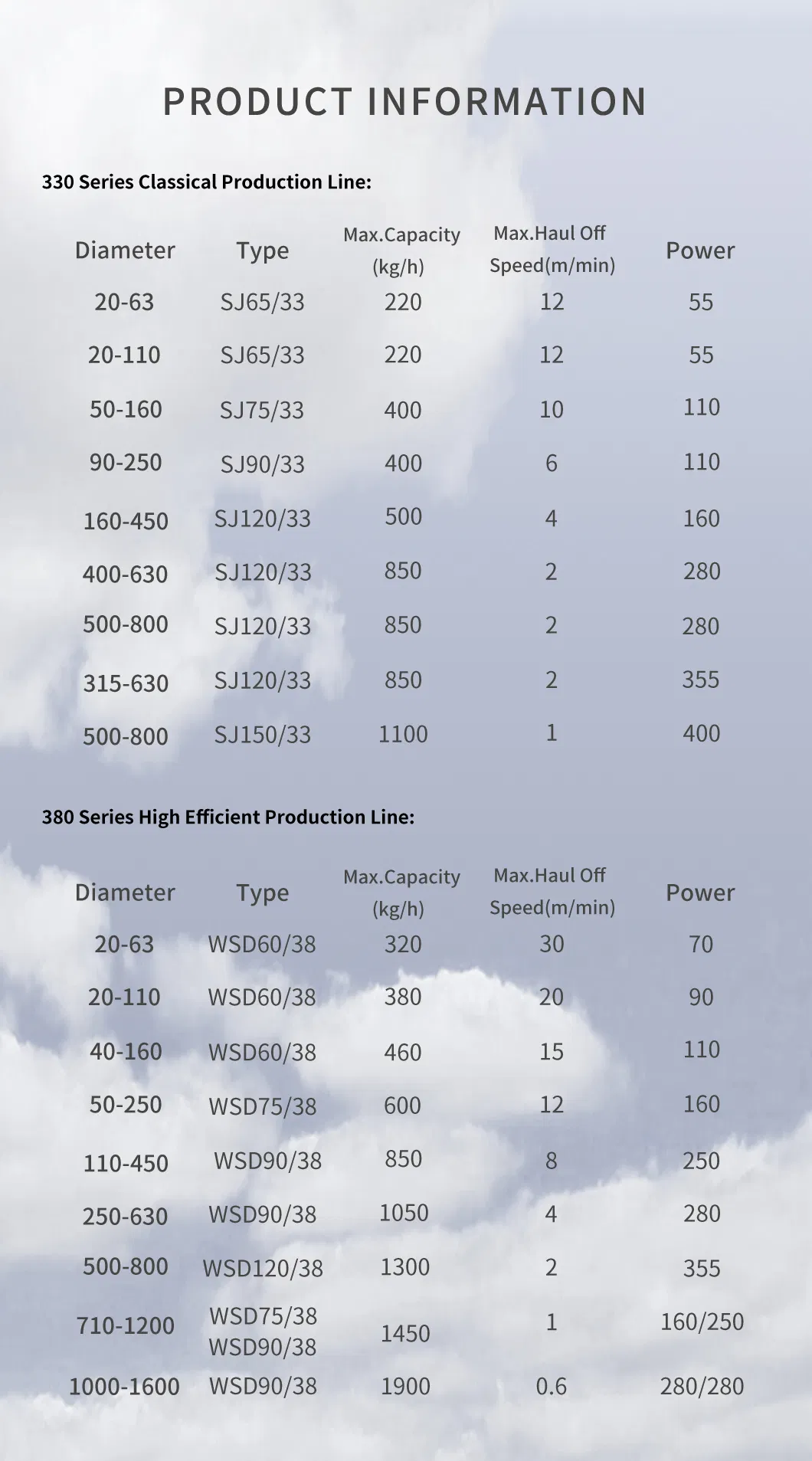

سلسلة 330 خط الإنتاج الكلاسيكي
| القطر (مم) |
النوع |
السعة القصوى (كجم/ساعة) |
الحد الأقصى لسرعة إيقاف الجر (م/دقيقة) |
الطاقة (كيلوواط) |
| 20-63 | SJ65/33 | 220 | 12 | 55 |
| 20-110 | SJ65/33 | 220 | 12 | 55 |
| 50-160 | SJ75/33 | 400 | 10 | 110 |
| 90-250 | SJ90/33 | 400 | 6 | 110 |
| 160-450 | SJ120/33 | 500 | 4 | 160 |
| 400-630 | SJ120/33 | 850 | 2 | 280 |
| 500-800 | SJ120/33 | 850 | 2 | 280 |
| 315-630 | SJ120/33 | 850 | 2 | 355 |
| 500-800 | SJ150/33 | 1100 | 1 | 400 |
سلسلة 380 خط إنتاج عالي الكفاءة
| القطر (مم) |
النوع |
السعة القصوى (كجم/ساعة) |
الحد الأقصى لسرعة إيقاف الجر (م/دقيقة) |
الطاقة (كيلوواط) |
| 20-63 | WSD60/38 | 320 | 30 | 70 |
| 20-110 | WSD60/38 | 380 | 20 | 90 |
| 40-160 | WSD60/38 | 460 | 15 | 110 |
| 50-250 | WSD75/38 | 600 | 12 | 160 |
| 110-450 | WSD90/38 | 850 | 8 | 250 |
| 630 | WSD90/38 | 1050 | 4 | 280 |
| 500-800 | WSD120/38 | 1300 | 2 | 355 |
| 710-1200 | WSD75/38 WSD90/38 | 1450 | 1 | 160/250 |
| 1600-1000 | WSD90/38 | 1900 | 0.6 | 280/280 |

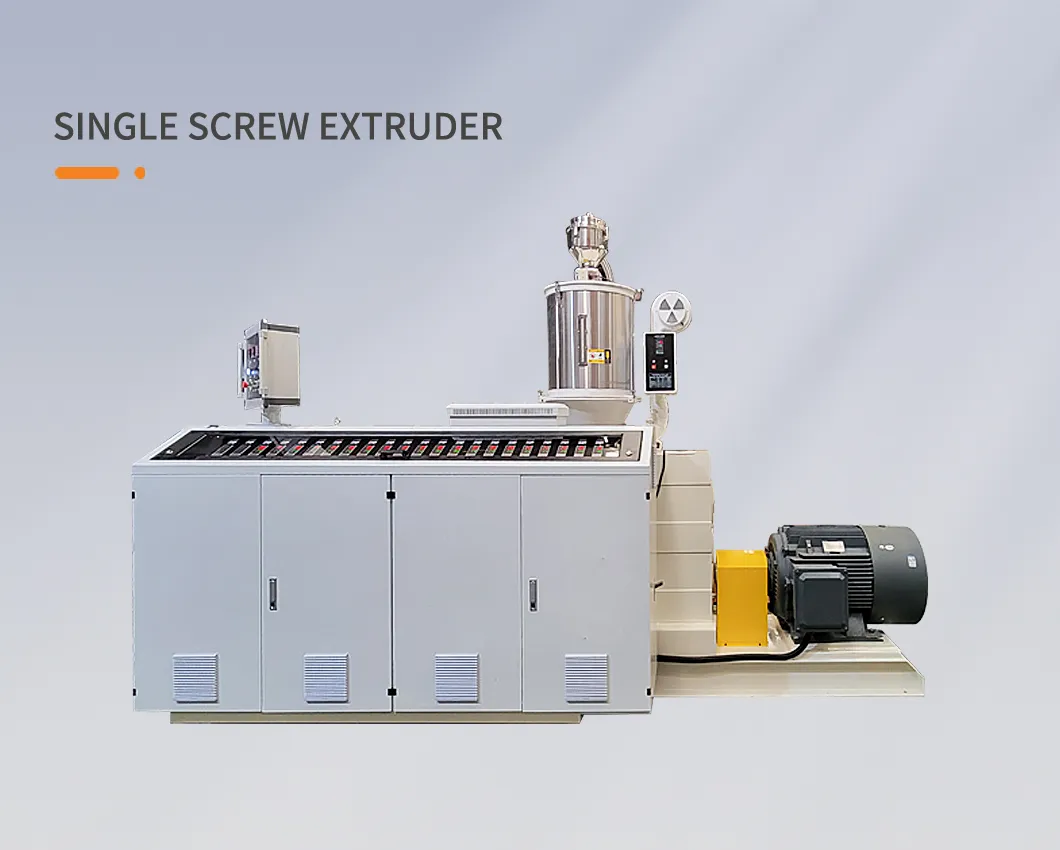

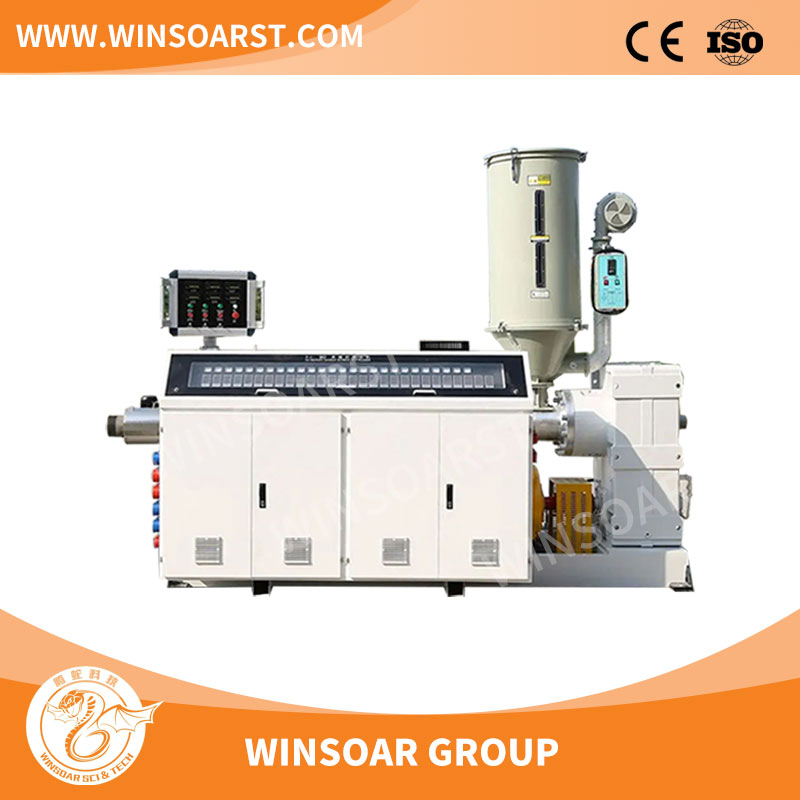

إن أداة استخراج المسامير اللولبية الأحادية بسيطة التصميم وغير مكلفة، لذا فهي تستخدم على نطاق واسع. وهو مناسب لإنتاج البروز من أنابيب بلاستيكية وأوراق وملفات تعريف PE وPPR وPERT.

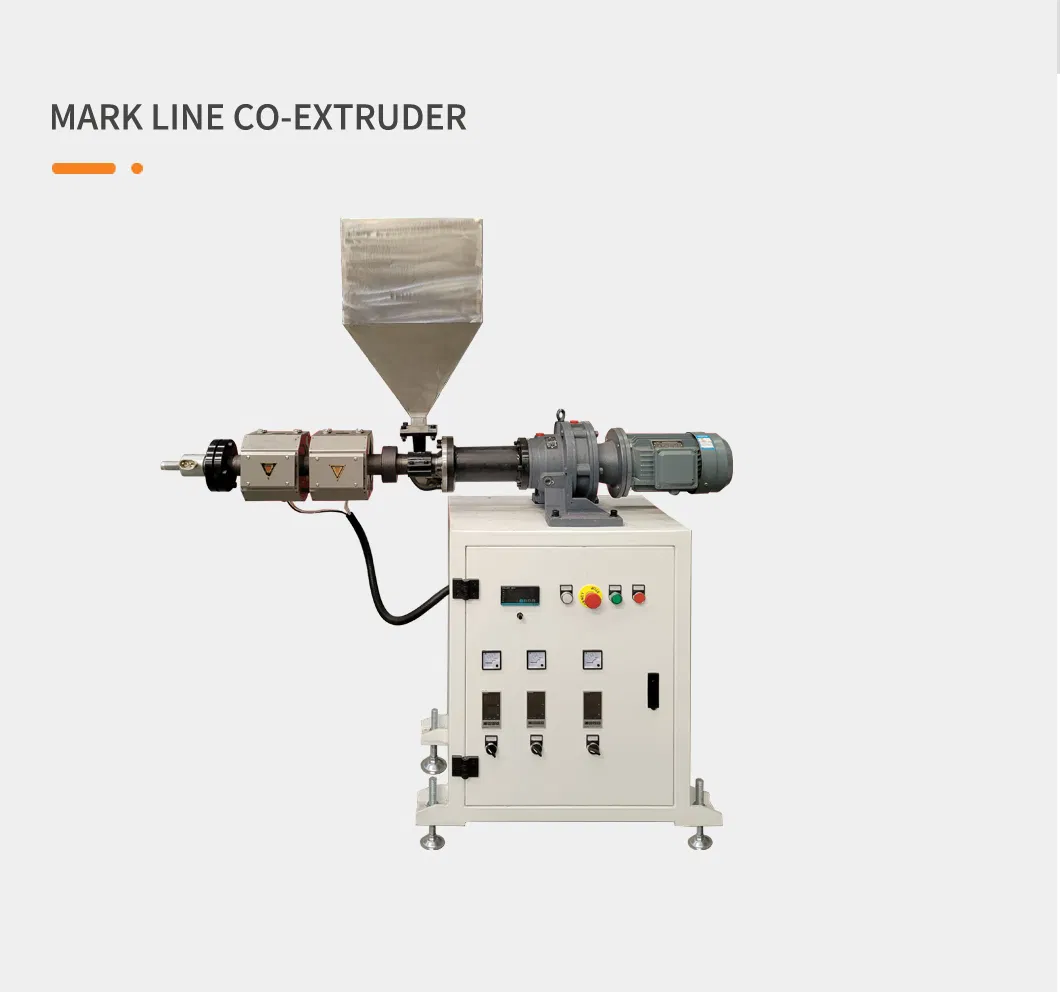

وتستخدم أداة استخراج المواد بشكل خاص على نطاق واسع على خط إنتاج الأنابيب لخط علامة أنابيب مشترك في الإكسترود. تم تصميمه خصيصًا مع استهلاك طاقة أقل، كما أنه يحتاج إلى مساحة أصغر.

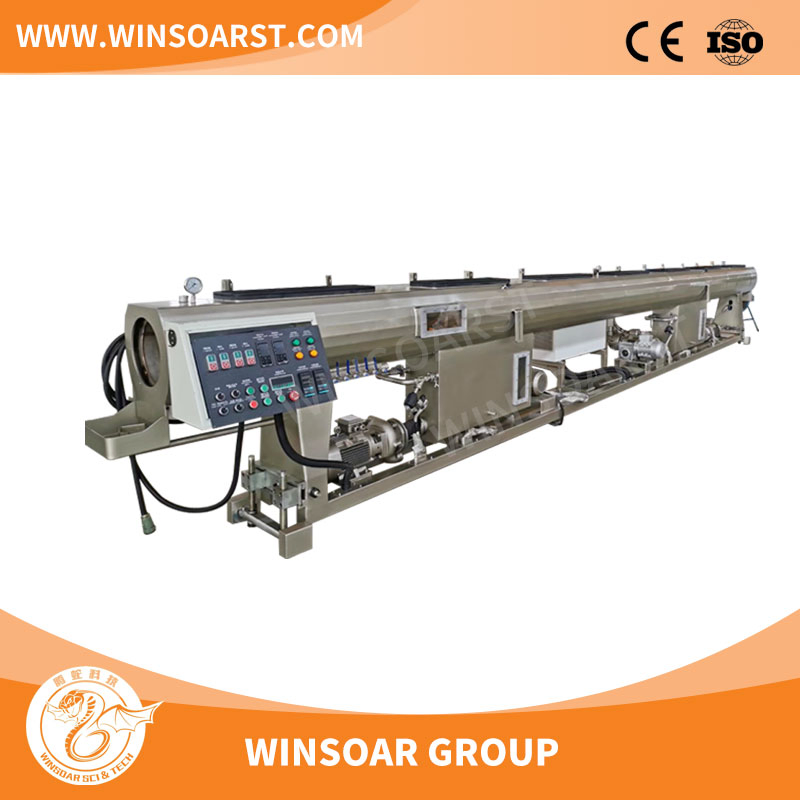

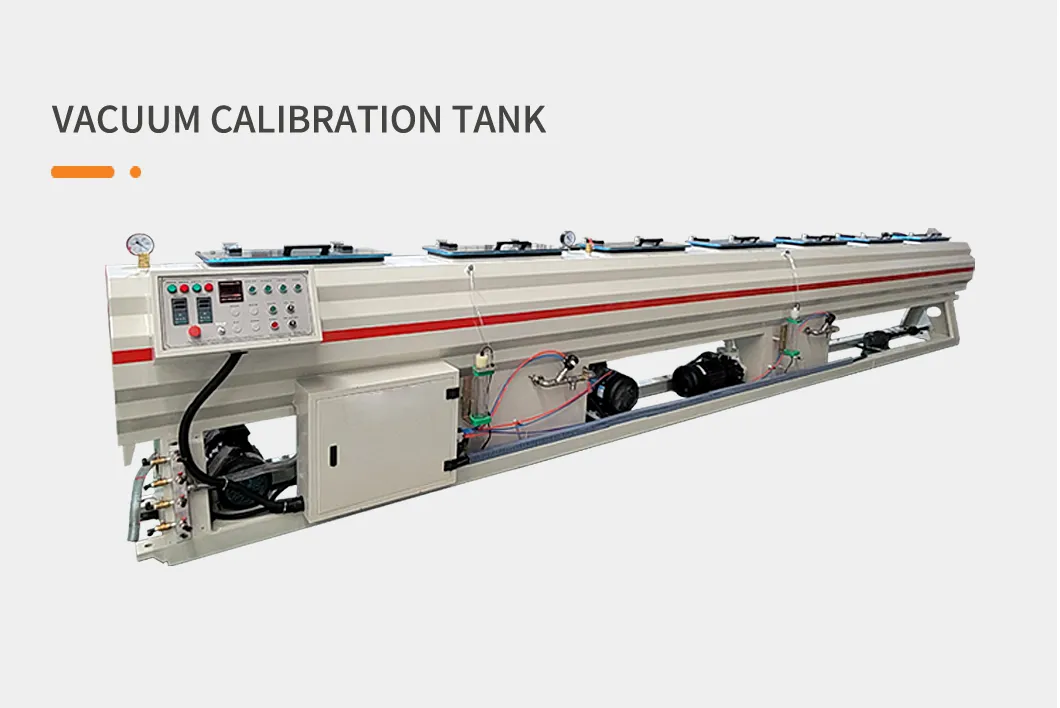

وهي تستخدم في تشكيل وتبريد الأنابيب، وهي مزودة بنظام تفريغ الهواء، ونظام تدوير المياه، فضلاً عن جهاز تحريك أمامي وخلفي، واليسار واليمين، وجهاز ضبط الارتفاع اليدوي، وصندوق من الفولاذ المقاوم للصدأ، وتبريد رذاذ المياه الدوار.

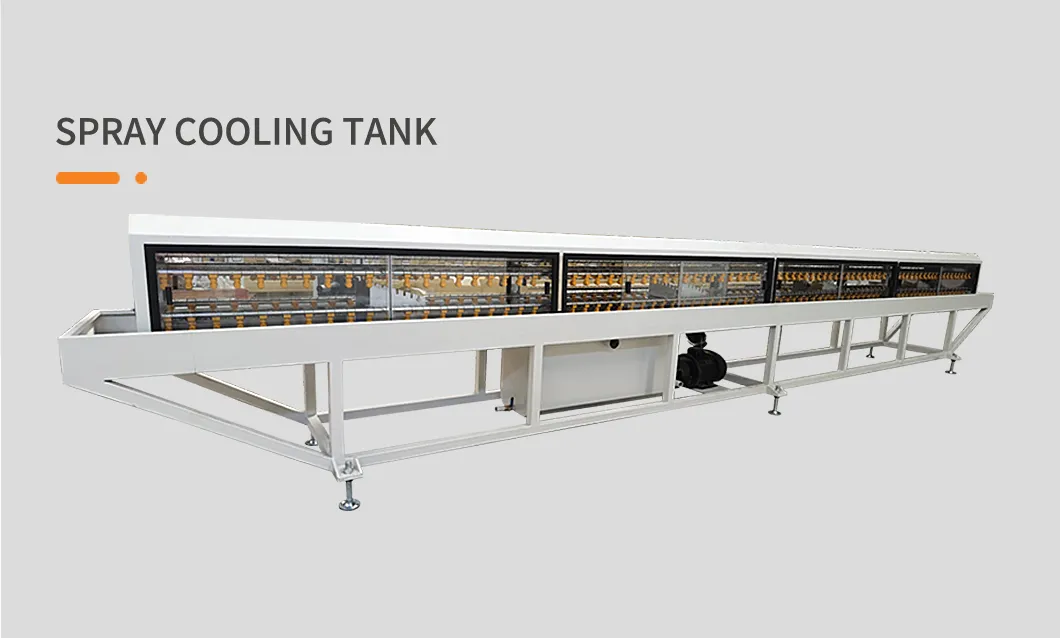

يتم تمليس مياه التبريد ورشها من الفوهة الخاصة بعد الضغط عليها بواسطة مضخة المياه، بحيث يمكن تبريد المنتج بزاوية 360 درجة في كل الاتجاهات.

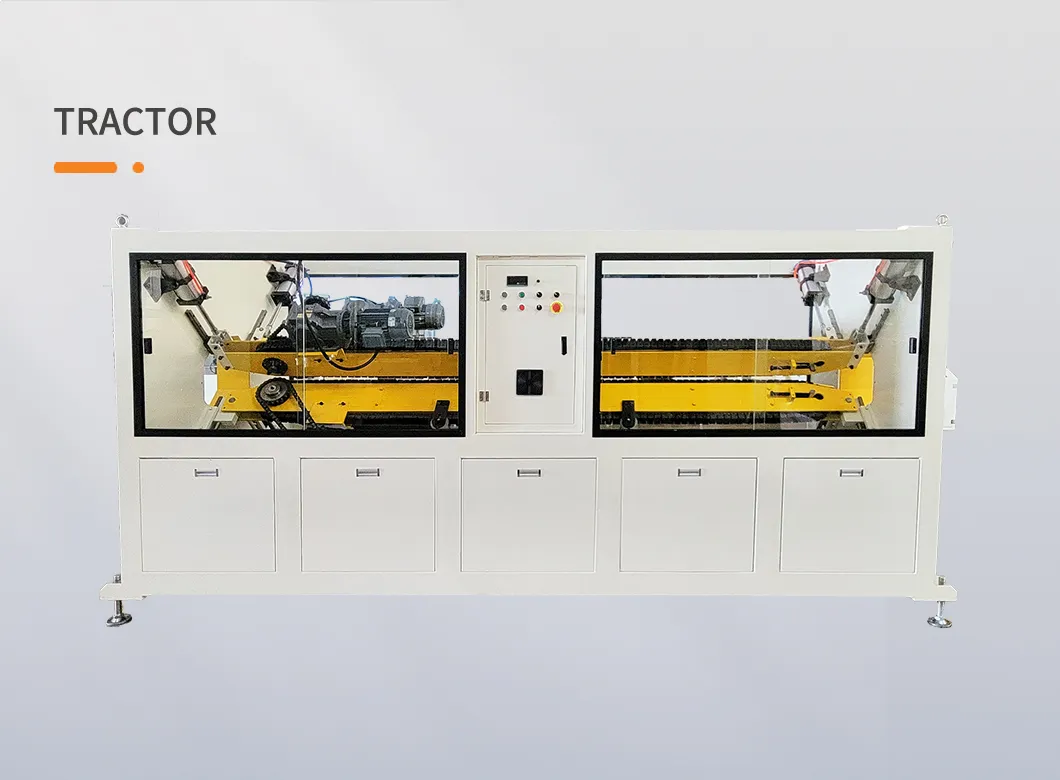

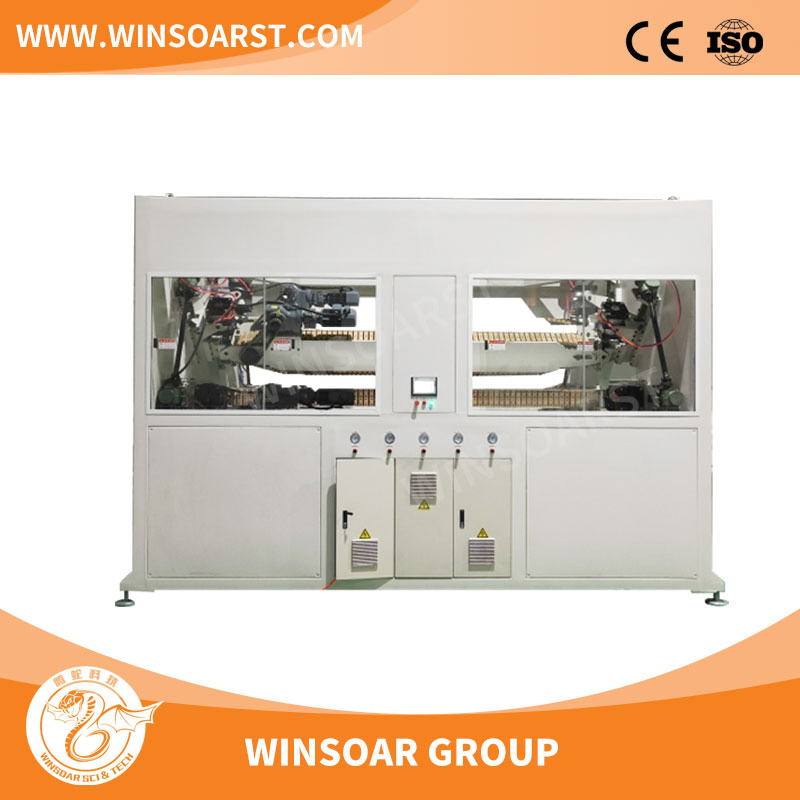

ويتم استخدامه لقيادة الأنابيب المبردة والمقواة بشكل مستمر وتلقائيًا من رأس الماكينة، ويتم التحكم في السرعة عن طريق تحويل التردد.

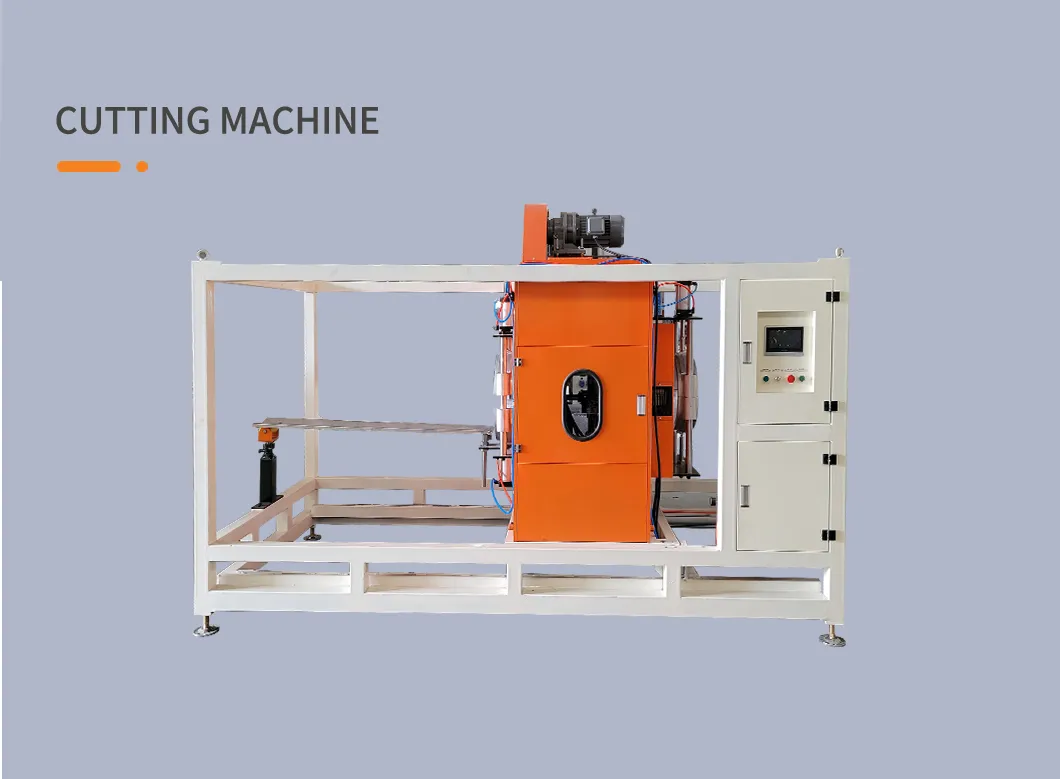

بعد التحكم بواسطة وحدة الترميز وفقًا للطول المطلوب، يتم تنفيذ عملية القص الآلي، ويتم قلب وحدة التجميع مع تأخير، ويتم قطع الأنابيب بسلاسة دون قصاصات أو غبار.

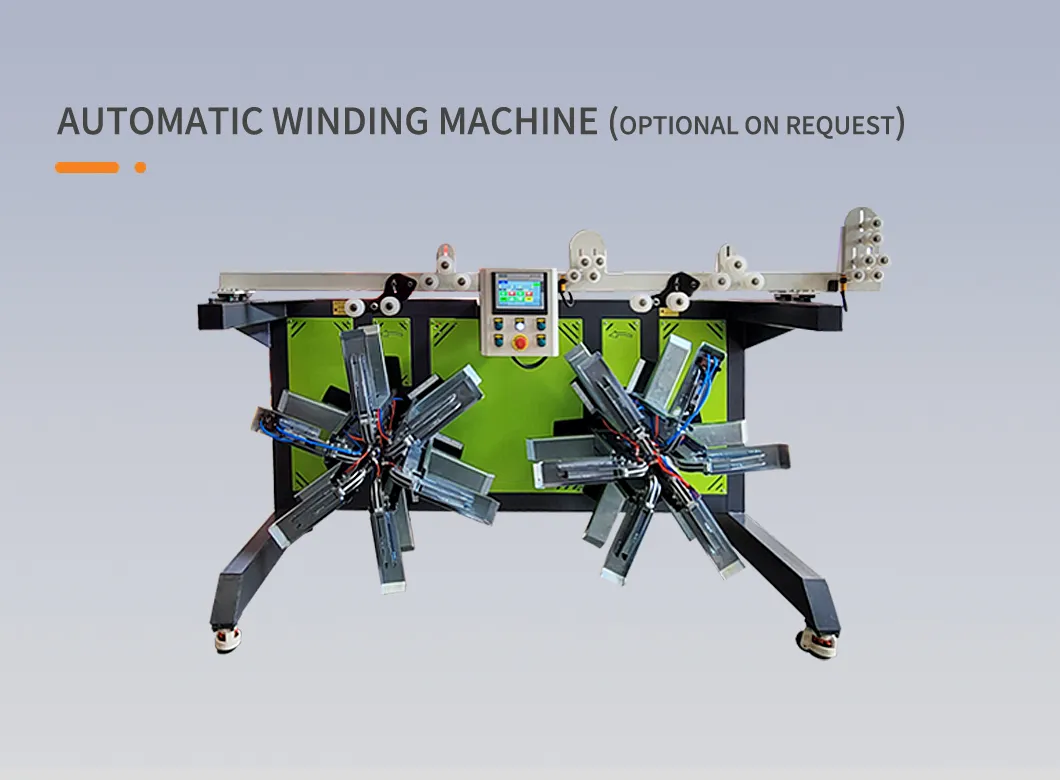

هذه الماكينة مزودة برقيقتين بالتناوب لضمان استمرارية الإنتاج. وهو مناسب لإعادة اللف والتغليف البلاستيكية، والترتيب التلقائي، والتلف التلقائي، والتشغيل السهل.
الأسئلة الشائعة حول خط إنتاج أنابيب PE
ما هي الاستخدامات الرئيسية لخط إنتاج الأنابيب البلاستيكية PE؟
يستخدم خط الإنتاج بشكل أساسي في تصنيع أنابيب الصرف الزراعي، خطوط إمدادات المياه، وقنوات تمرير الكابلات والكهرباء.
مما يتكون خط بثق الأنابيب PE بشكل أساسي؟
يتكون الخط من ماكينة استخراج فردية (بثق)، قالب التشكيل، خزان التبريد ومعايرة التفريغ، ماكينة السحب (التفريغ متعددة المخلب)، ماكينة القطع كوكبية الدوران بدون غبار، بالإضافة إلى وحدة التجميع النهائي أو اللف.
ما هي المزايا الفنية التي توفرها الماكينة لضمان كفاءة الإنتاج؟
تتميز الماكينة بجلبة حلزونية مثلى لتحسين المخرجات، نظام تحكم دقيق للغاية في درجات الحرارة لضمان انصهار المواد بكفاءة، وتصميم براغي فريد يضمن الجودة العالية مع استهلاك منخفض للطاقة.
كيف يتم التحكم في دقة طول الأنابيب وقطعها بدون غبار؟
يتم تزويد الخط بوحدة ترميز خاصة تقيس الطول المطلوب بدقة لتوجيه أداة القطع، مما يسمح بإجراء قطع آلي ناعم تماماً دون التسبب في أي قصاصات أو غبار.
هل يمكن تخصيص الجهد والألوان لخط الإنتاج؟
نعم، الجهد القياسي هو 380 فولت/50 هرتز ولكن يمكن تخصيصه وفقاً لمتطلبات المصنع، كما أن ألوان هيكل خط الإنتاج قابلة للتخصيص بالكامل.
