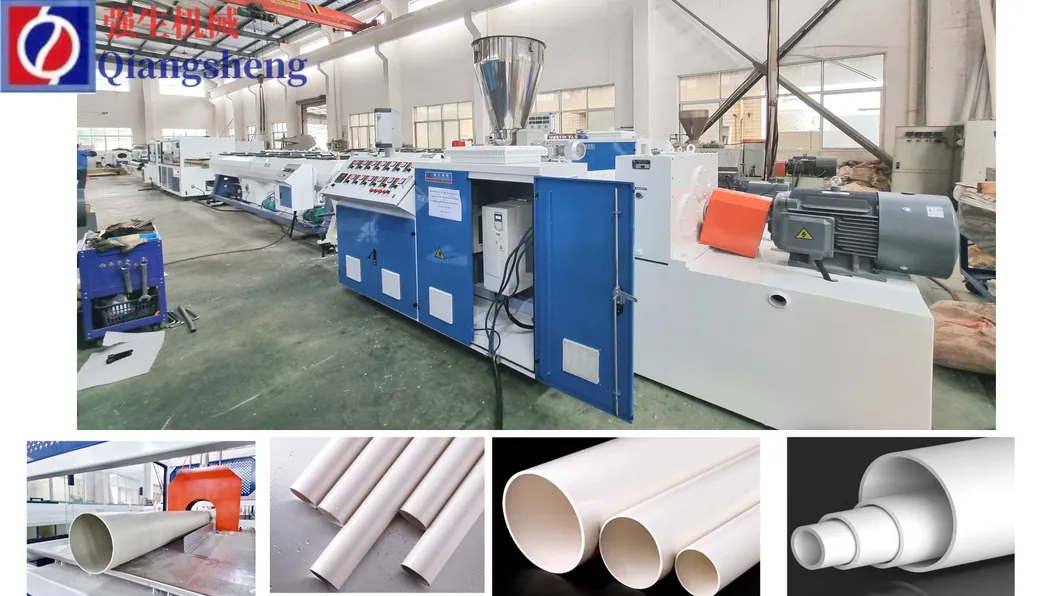

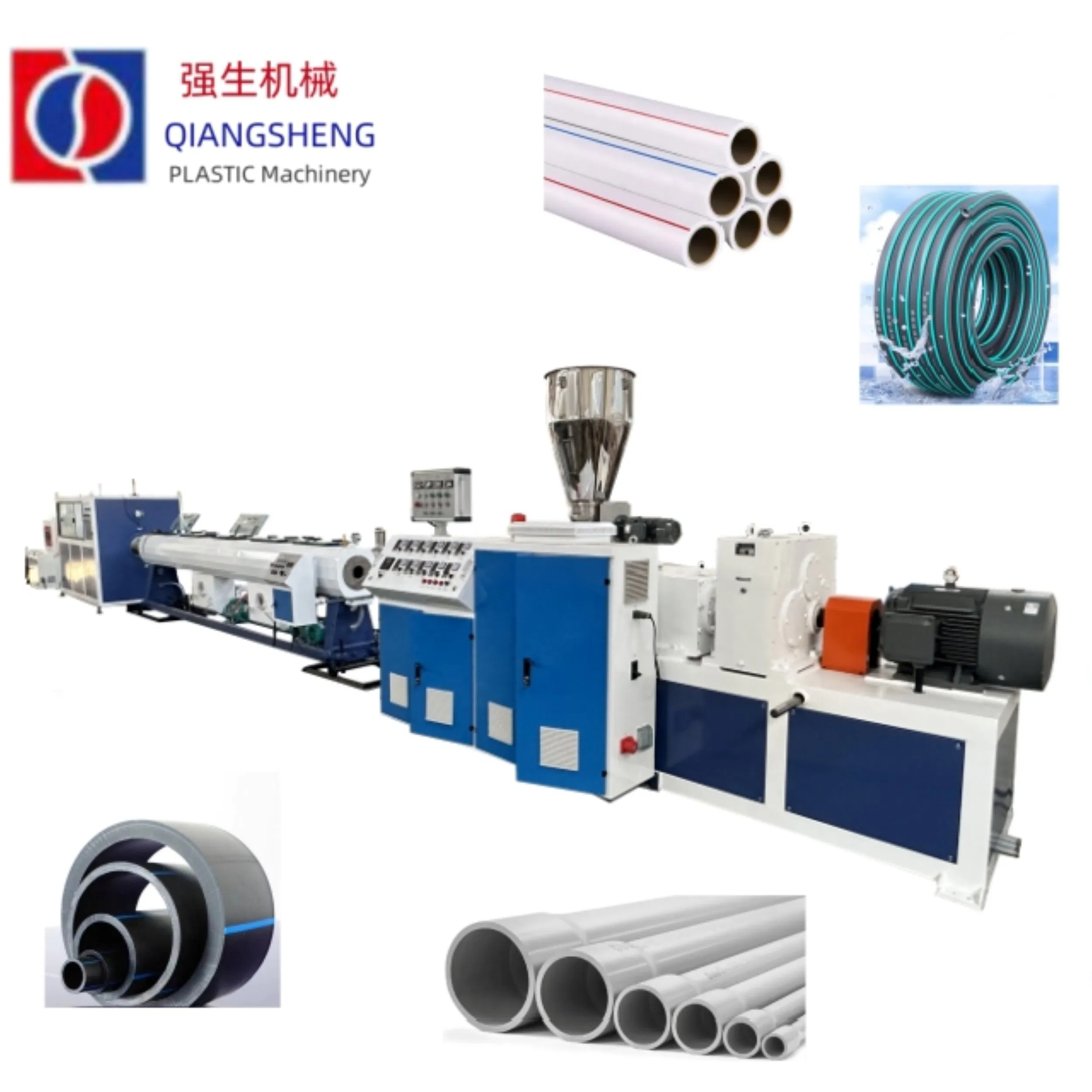

خط طرد الأنابيب PVC

يستخدم خط إنتاج أنابيب البلاستيك PVC (الدائرة الظاهرية الدائمة) لتصنيع أنابيب بأقطار مختلفة وسمك جدار متنوع، وهي مستخدمة بشكل واسع في صناعات متعددة مثل السباكة الزراعية، البناء، ومد الكابلات الكهربائية، وغيرها.

يتكون هذا الخط من مفكّر لولبي مخروطي، وخزان معايرة الفراغ، وجهاز التفريغ، والمحركات، والقاطع، ووحدة التجميع. تتوفر طرق الإخراج والتفريغ بعدة خيارات تشمل: مخلبان، ثلاثة مخالب، ستة مخالب، ثمانية مخالب، عشرة مخالب، وإثني عشر مخلباً.

يمكنك اختيار نوع قطع نصل المنشار أو نوع القطع الكوكبي، كما أنه متصل بعداد الطول وتكثيف الجهاز.

المواصفات الفنية للآلة

المزايا الرئيسية لماكينة الأنابيب PVC

تتوفر لدينا نماذج مختلفة من آلات تصنيع الأنابيب لتلبية احتياجات الأقطار المتنوعة، وتُستخدم الأنابيب المنتجة كقنوات كهربائية، أنابيب إمداد المياه، أنابيب الصرف الصحي، وأنابيب آبار المياه.

• تستخدم بشكل رئيسي في إنتاج جميع أنواع أنابيب UPVC لإمدادات المياه الزراعية والصرف، وإمدادات المياه في المباني، وزرع الكبلات.
• خيارات متعددة تشمل قاطع المنشار وقاطع كوكبي الدوران للاختيار.
• إمكانية إنتاج أنابيب من نوع M-PVC، وأنابيب C-PVC، وأنابيب الحائط الحلزوني الداخلي، وأنابيب الحائط الأجوف عن طريق تغيير بعض الأجزاء.
• خيار الاستعانة بمفكّس لولبي مزدوج مخروطي أو متوازي.
• خصلة مزدوجة أو أربع خصل للاختيار من بينها عند إنتاج الأنابيب الصغيرة.

مميزات إضافية:

يمكن للنظام معالجة العديد من مركبات الكلوريد المتعدد الفينيل الناعم والصلب، وخاصة معالجة المسحوق مباشرة إلى شكل أنابيب. تعتمد وحدة استخراج المسامير اللولبية ووحدة التفريغ على عواكس التيار المتردد. جميع القطع الكهربائية من ماركات عالمية معروفة، مما يضمن الجودة العالية، ويسهل نظام التحكم بالـ PLC عالي الأوتوماتيكية عملية التشغيل عبر شاشة ملونة كبيرة.

مخطط تدفق خط بروز الأنبوب

المكونات التفصيلية لخط الإنتاج

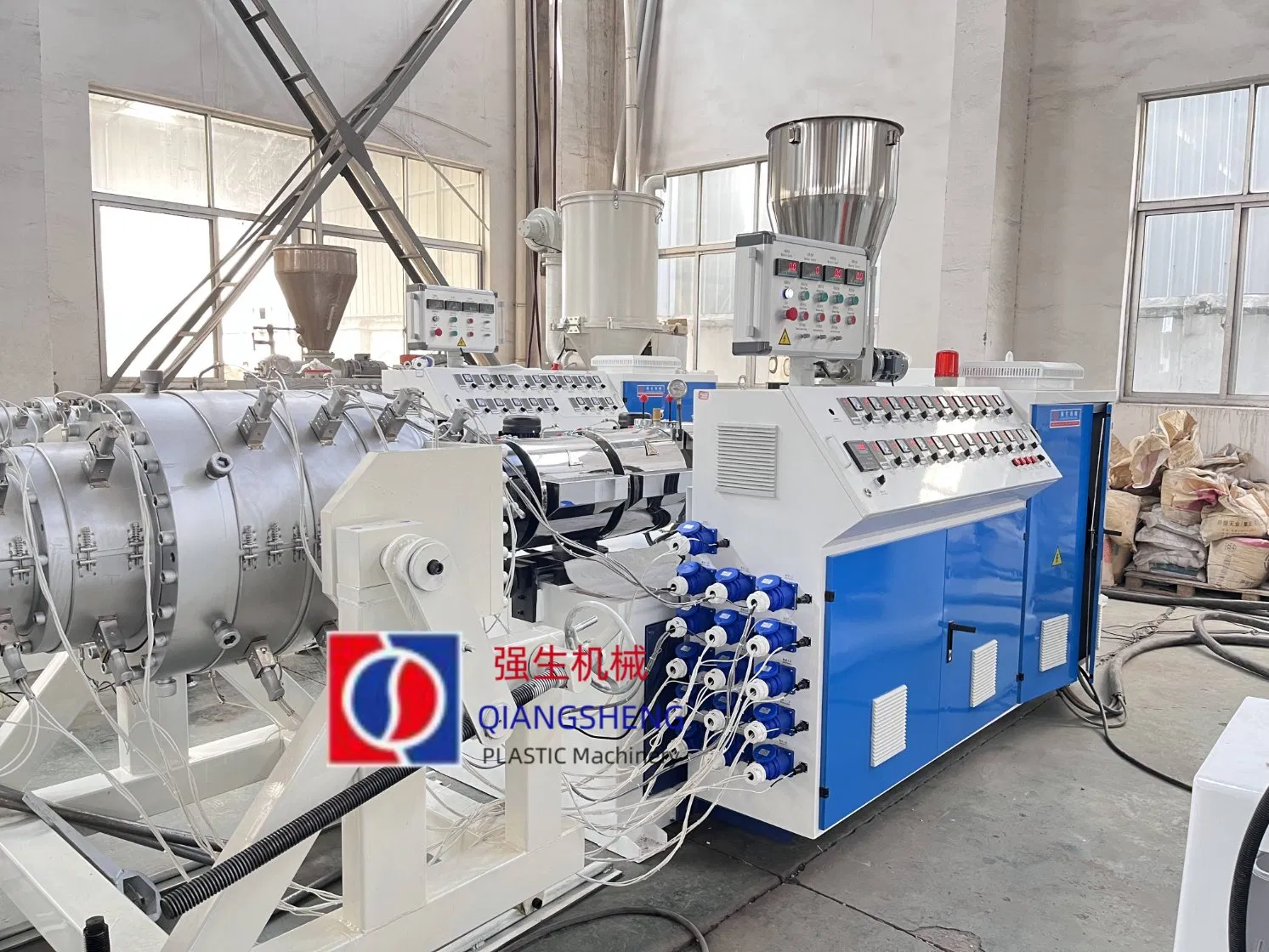

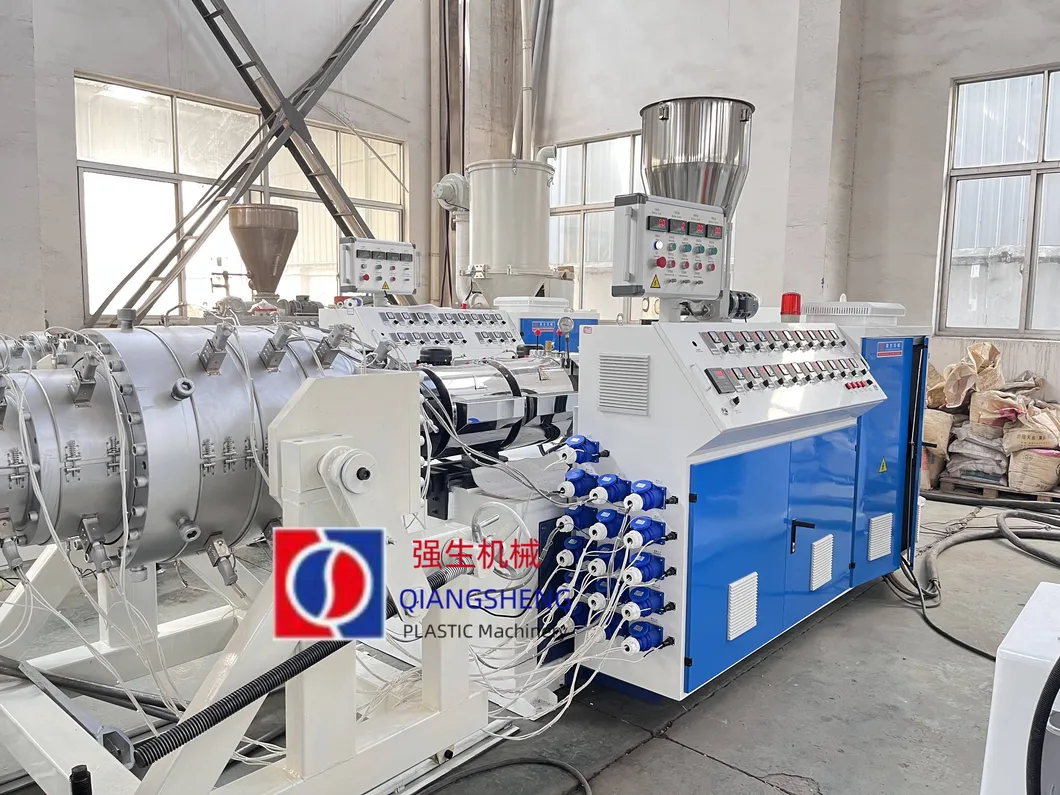

1. أداة استخراج مزدوجة البراغي

• محرك ذو كفاءة عالية من ماركة Simens.
• محول التردد من العلامة التجارية ABB.
• وحدة التحكم في درجة الحرارة من العلامة التجارية Omron.
• البنية الحلزونية للأسطوانة مع تصميم خاص للبرغي.
• مسخن السيراميك المبرّد بالهواء وصندوق تروس عالي الجودة.

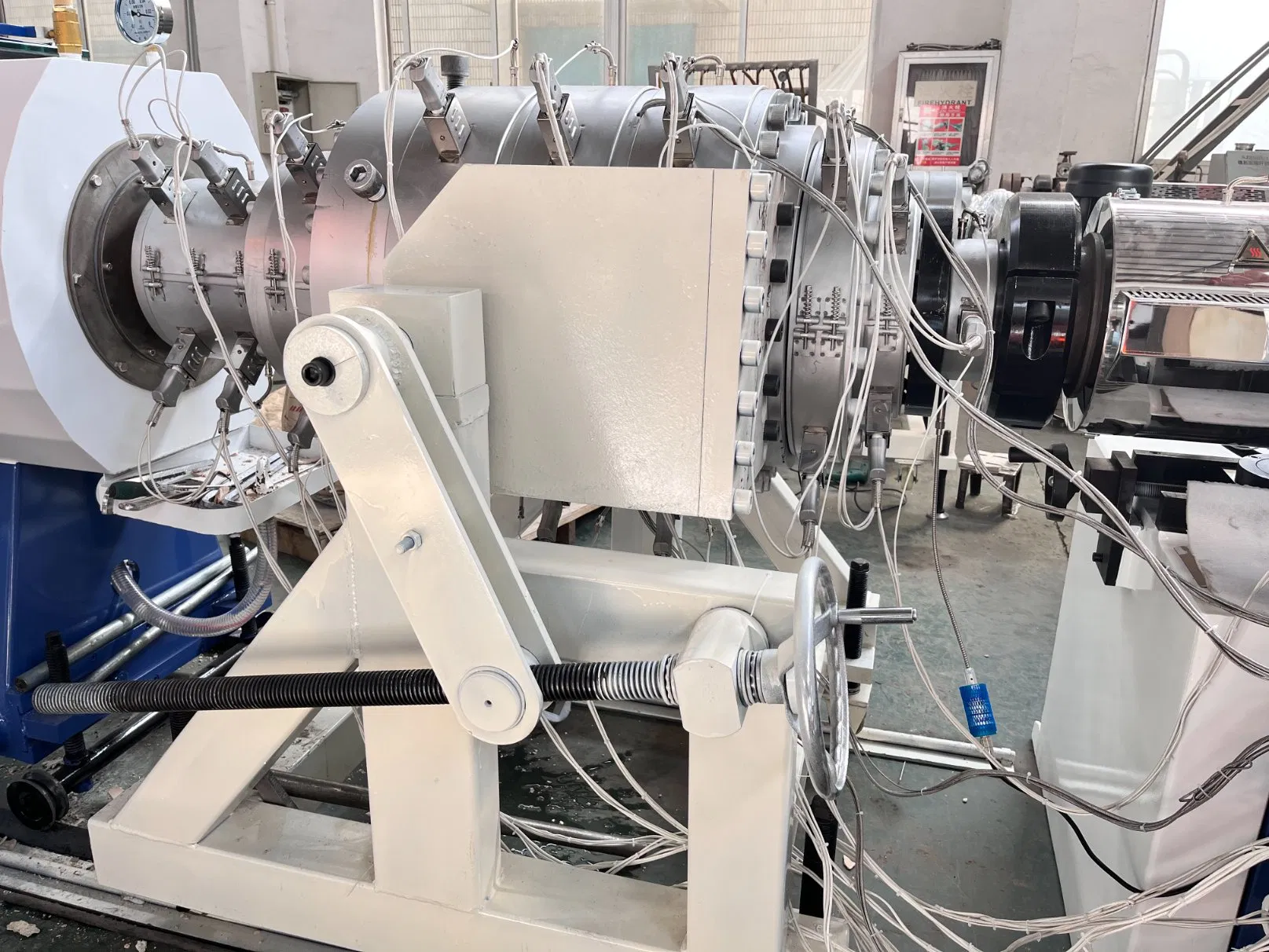

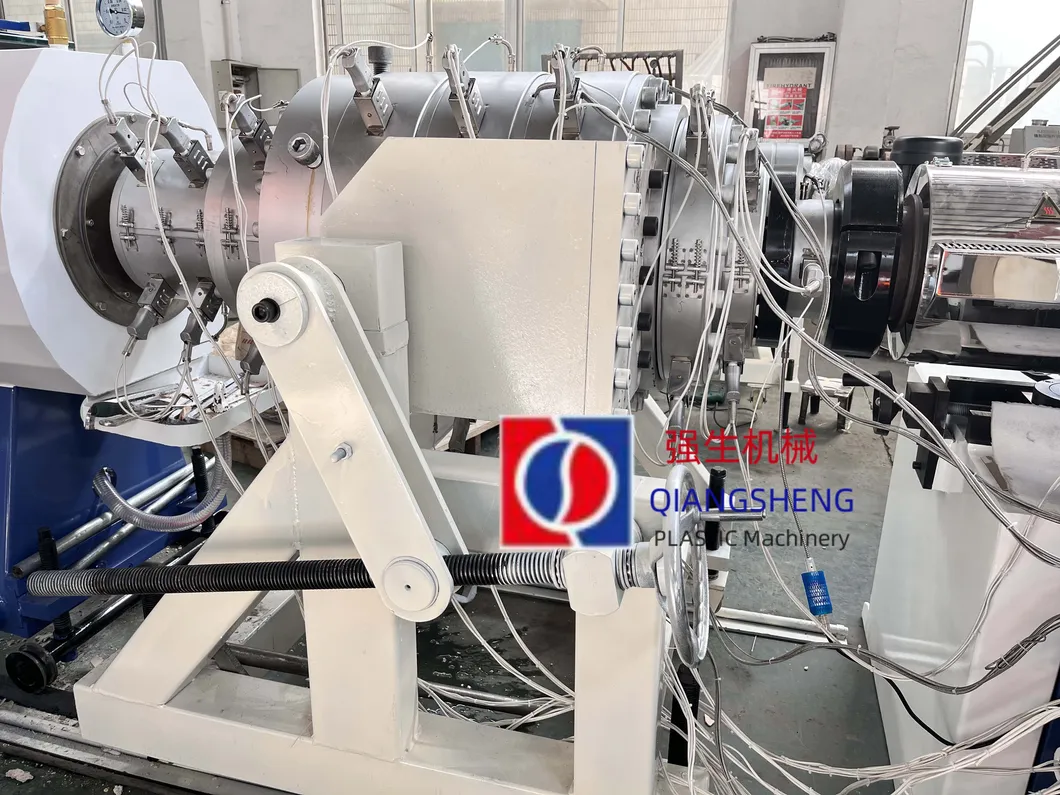

2. رأس النتوء (قالب الطرد)

• جهاز نقل ودوران رأس Die.
• جهاز استنفاد وتبريد الحرارة الأساسي.
• هيكل حلزوني يضمن توزيع المواد بشكل متساوٍ.
• معالجة حرارية وتلميع دقيق للمرايا لضمان تدفق سلس للمواد تحت ضغط ثابت يتراوح بين 19 إلى 20 ميجاباسكال، مما يعطي جودة عالية للأنبوب.

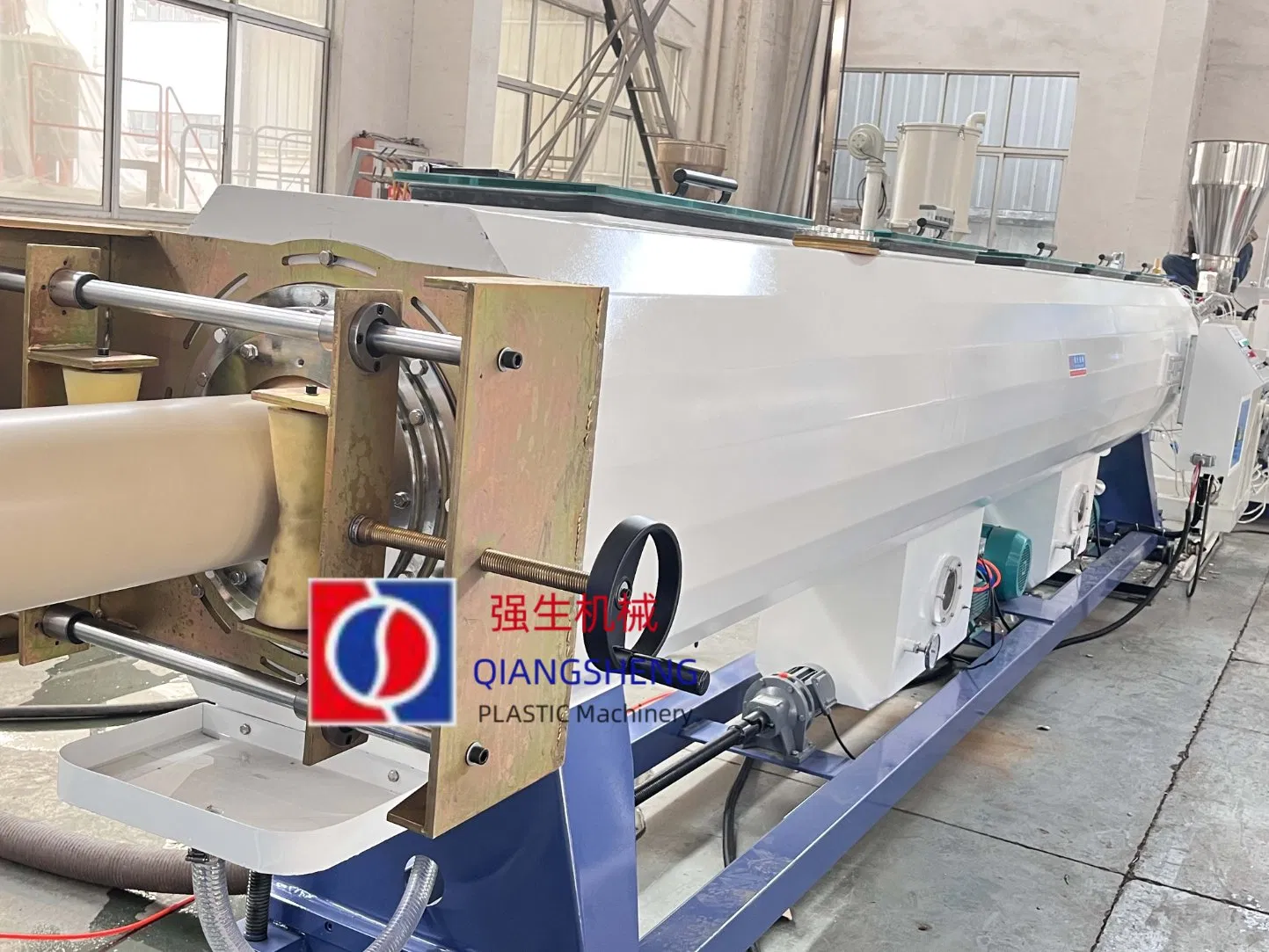

3. خزان التفريغ

• تبريد قوي وسريع لمعايرة الأنبوب.
• دعم أفضل للأنابيب مع خافض للصوت وصمام تصريف الضغط.
• هيكل ذو حجرة مزدوجة؛ الحجرة الأولى تضمن تبريداً فائقاً مع الفراغ لضمان التشكيل السريع والأبعاد القياسية للأنبوب.

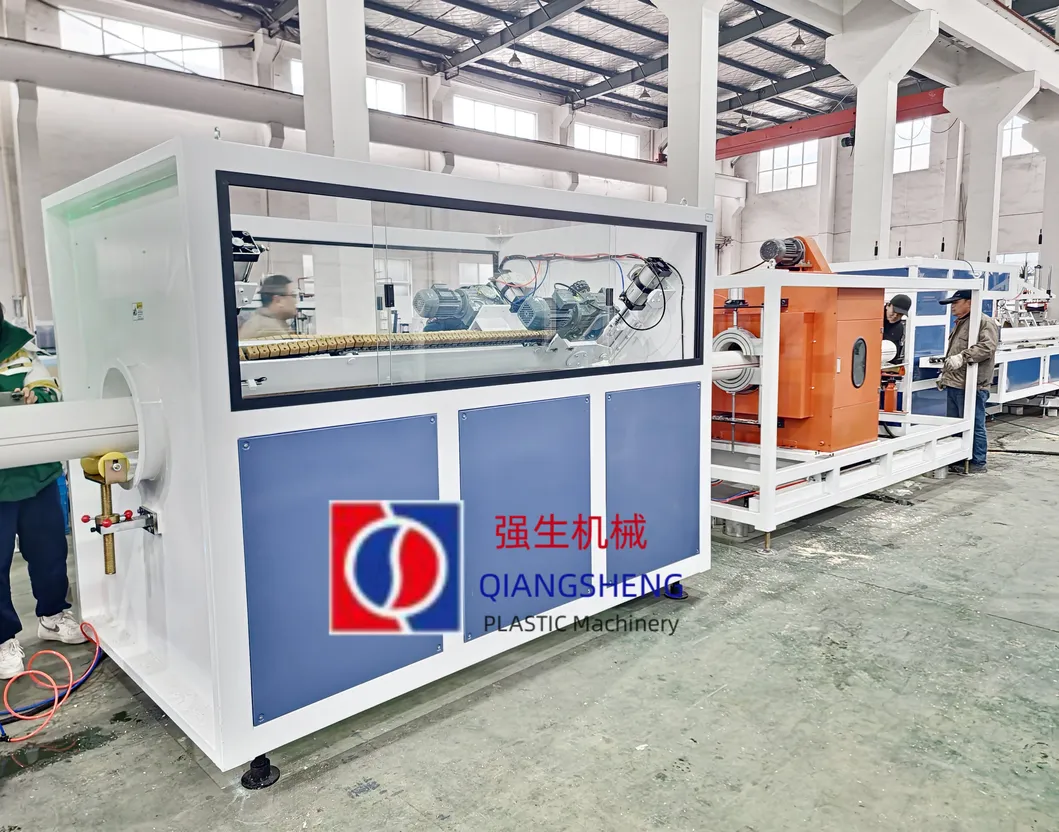

4. وحدة التفريغ والسحب

• جهاز تثبيت محكم للأنابيب.
• فلتر خزان المياه مع فوهات بخ عالية الجودة.
• جهاز ضبط ودعم للأنابيب لمنع التشوه.
• تخصيص سرعة الجر وعدد المخالب وطول الجر الفعال بما يتناسب مع حجم وسمك الأنبوب.

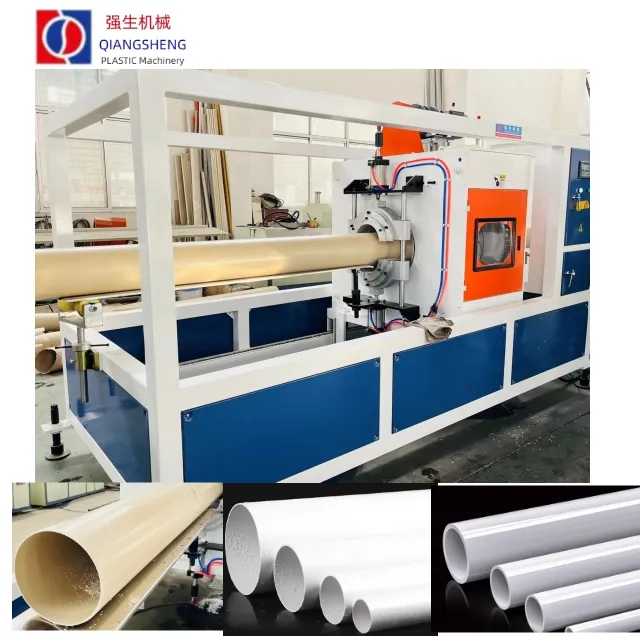

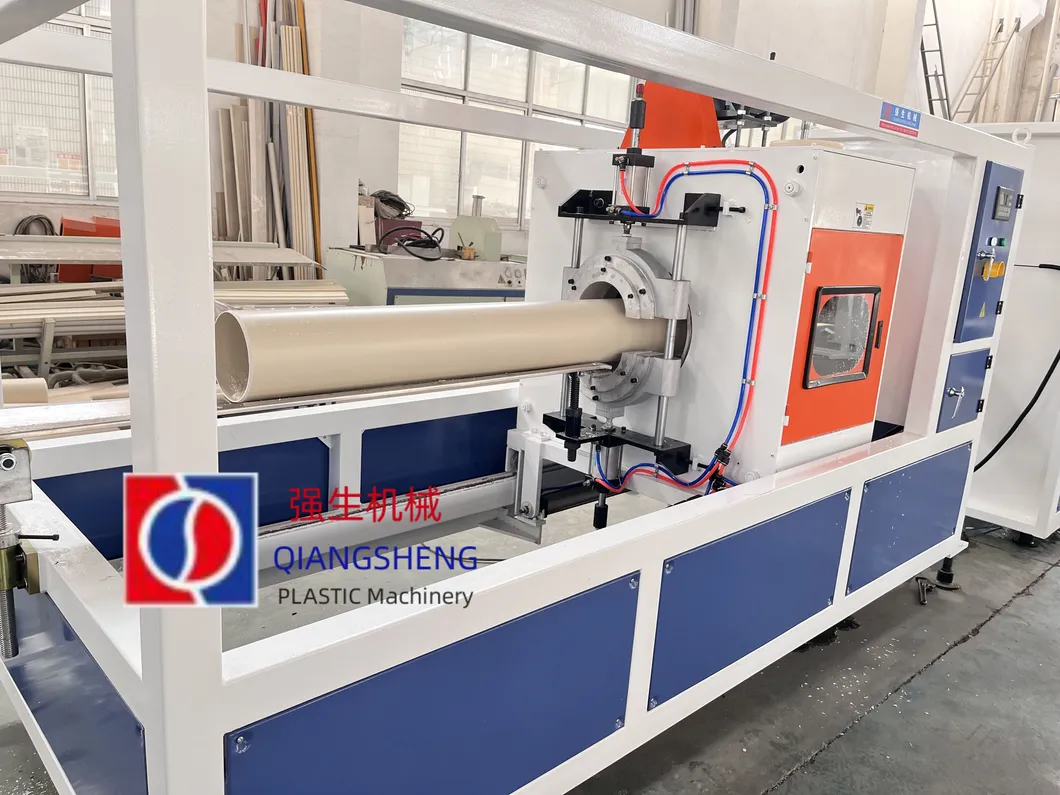

5. ماكينة قطع كوكبية الدوران

• جهاز تثبيت عام مع ضبط الارتفاع المركزي.
• شفرات ومنشار قابلة للتغيير.
• تحكم دقيق عبر نظام PLC من Siemens متوافق مع وحدة السحب لضمان الطول المطلوب بدقة.
• إجراءات تغذية متعددة لحماية الشفرات والحصول على سطح مقطوع أملس.

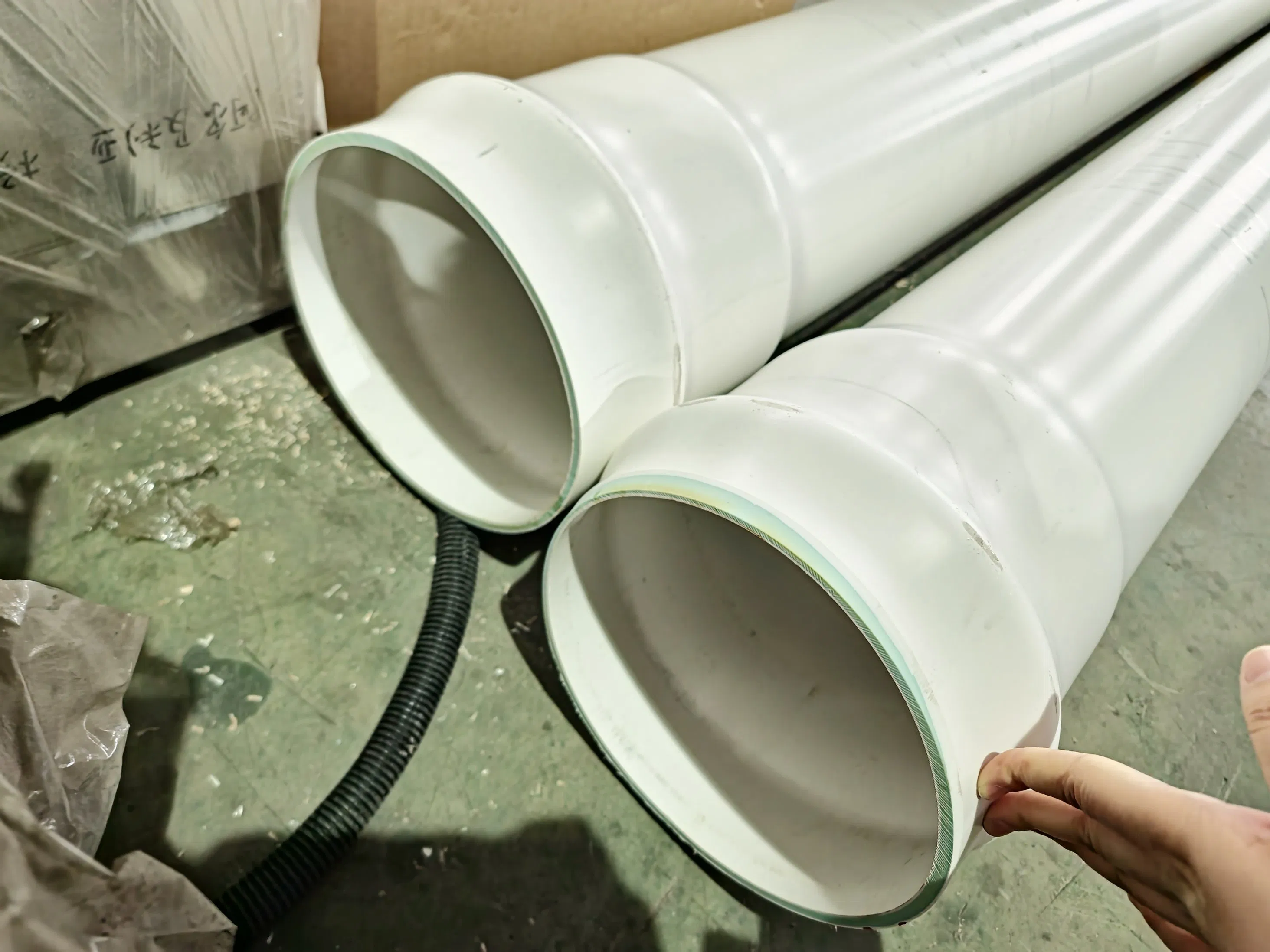

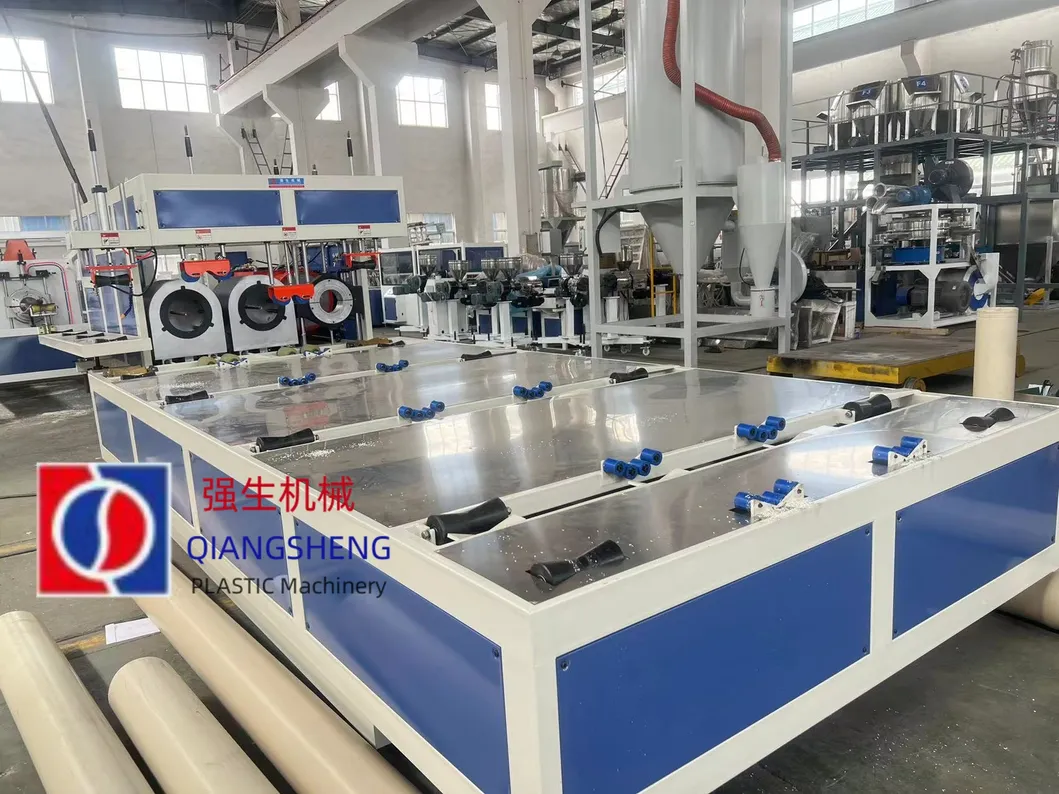

6. آلة Belling (توسيع الأنابيب)

• أفران تدفئة فردية أو مزدوجة.
• تستخدم على نطاق واسع لتسهيل عملية التوصيل بين الأنابيب البلاستيكية.
• يمكن دمجها في خط الإنتاج أو تشغيلها بشكل منفصل.
• توفر خيارات التوسيع من نوع U ونوع R للأنابيب.

منتجاتنا الرئيسية الأخرى

خط طرد الأنابيب PVC

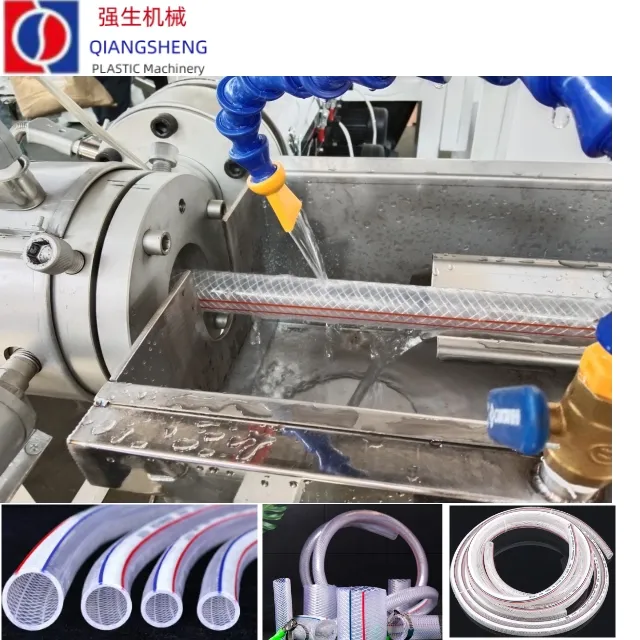

خط بروز خراطيم الألياف البلاستيكية

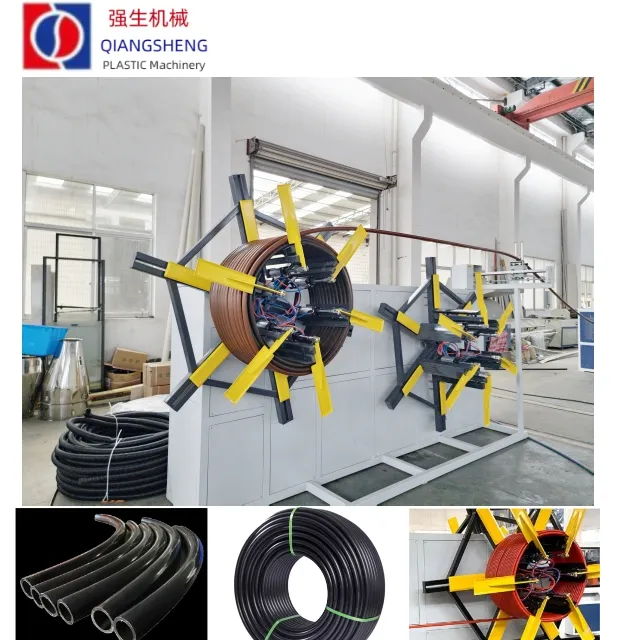

خط طرد الأنابيب PE ثنائي الطبقات

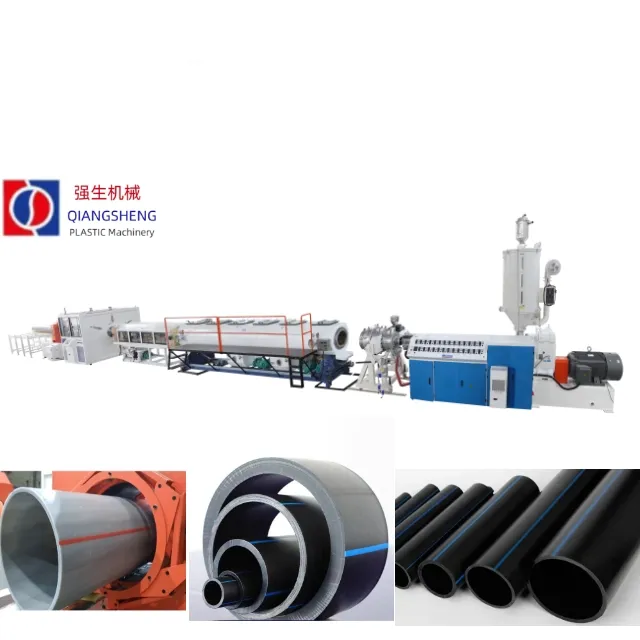

خط طرد الأنابيب PE (قطر كبير)

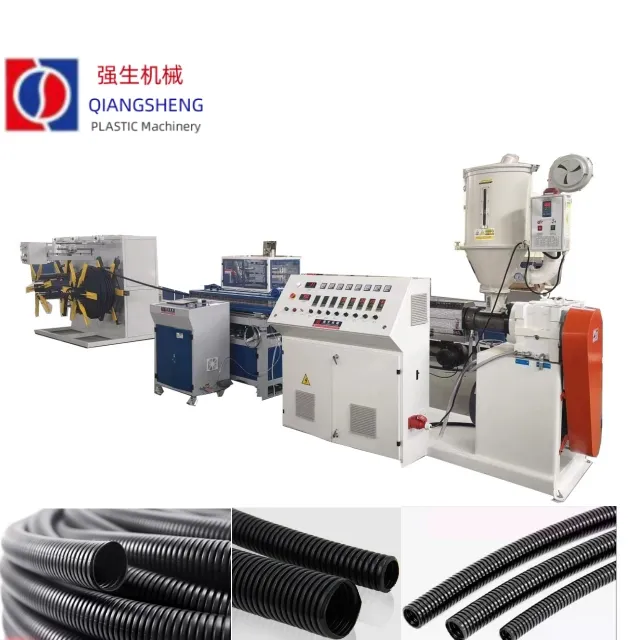

خط إنتاج الأنابيب المضلعة PE

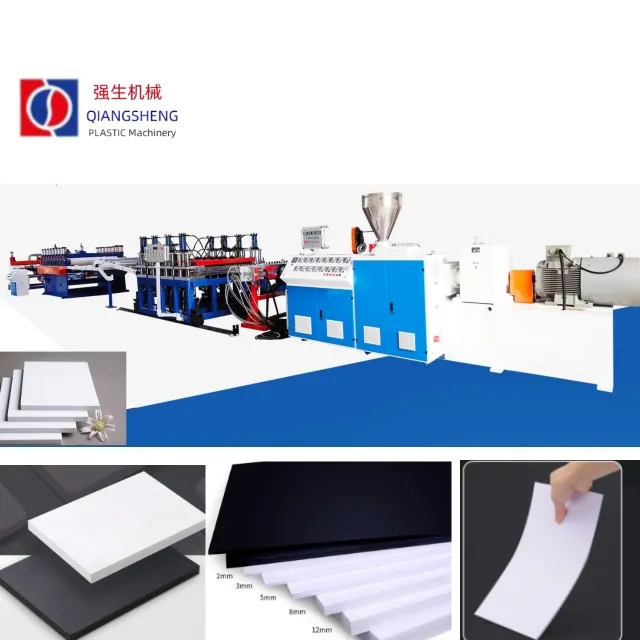

خط إنتاج لوح الفوم PVC

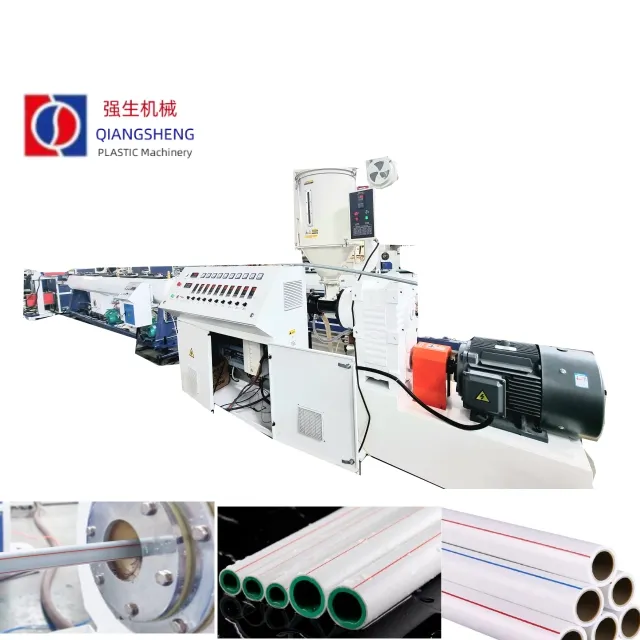

خط إنتاج الأنابيب ثلاثي الطبقات PPR

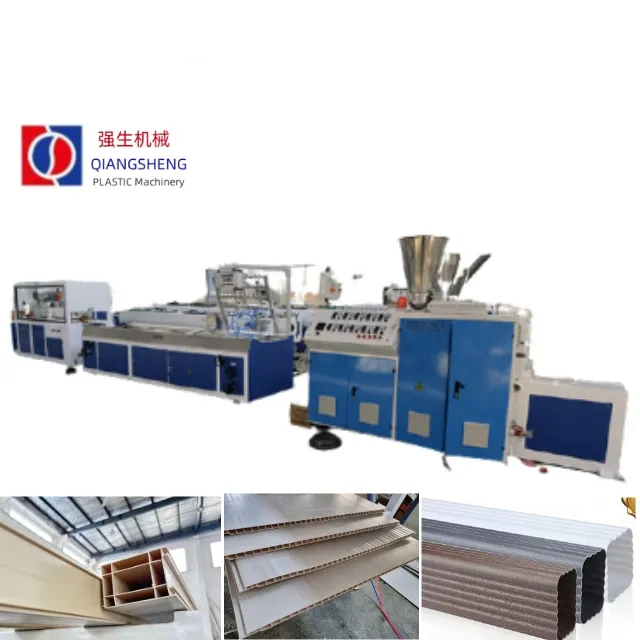

خط إنتاج زوايا وحواف PVC

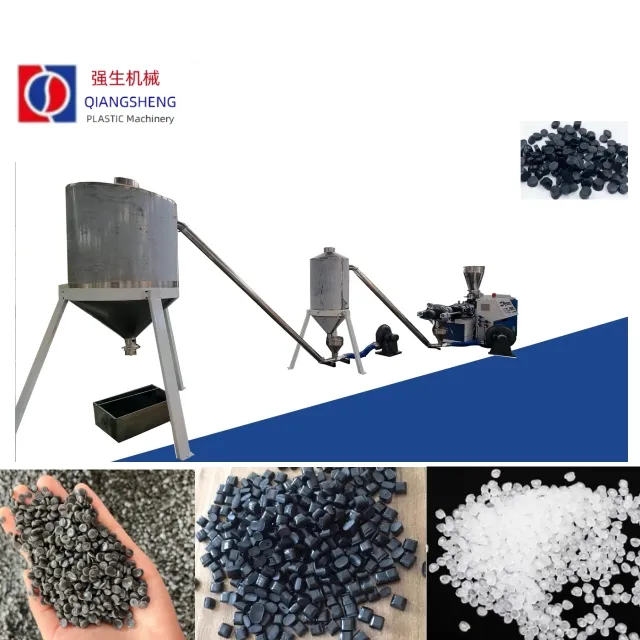

أنظمة التبشير وإعادة تدوير البلاستيك

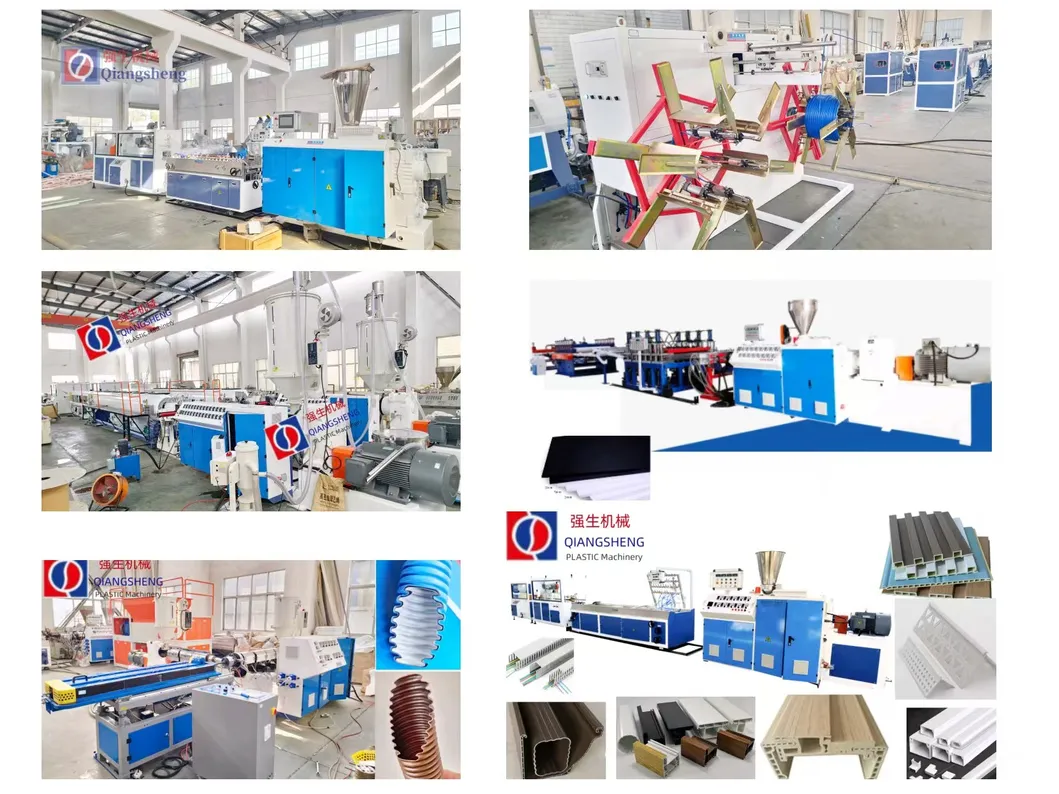

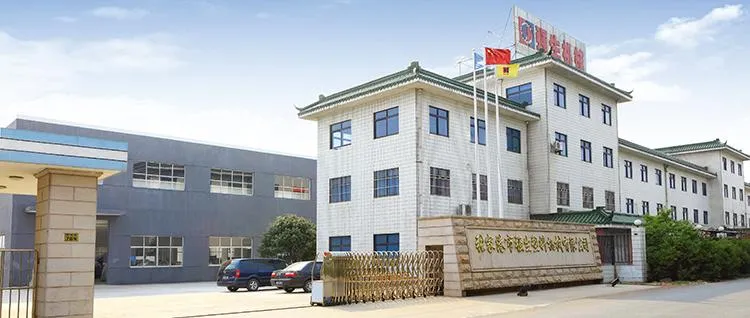

نبذة عن مصنعنا

يمتد تاريخ مصنعنا إلى ما يقرب من 31 عاماً في مجال تصنيع وتطوير الآلات البلاستيكية. نحن نضمن جودة الماكينات المصنعة وتقديم خدمات متميزة ومستمرة ما بعد البيع لضمان استقرار العمليات الإنتاجية لعملائنا.

تشمل منتجاتنا الرئيسية: مفرغات البراغي المزدوجة والمفردة، وخطوط الإنتاج المتكاملة والمعدات الملحقة الإضافية لإنتاج أنابيب الـ PE، الـ PP، الـ PVC، والـ PP-R، وخطوط إنتاج الألواح البلاستيكية، بالإضافة إلى خطوط إعادة التدوير والتحبيب.

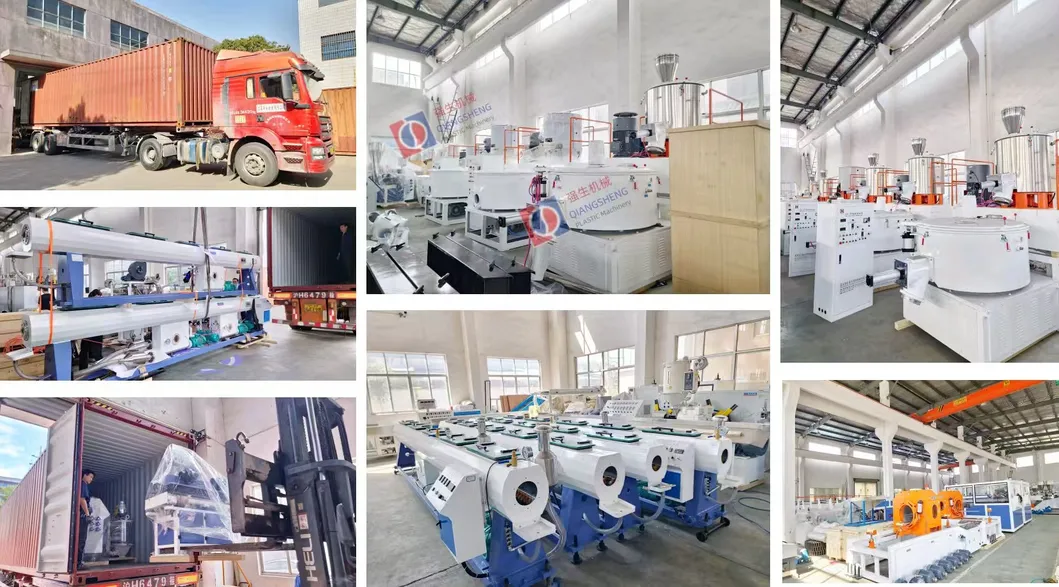

التغليف والشحن

يتم تغليف المعدات والآلات بطرق احترافية لضمان سلامتها التامة أثناء عمليات النقل والشحن البحري والبري وصولاً إلى مصنع العميل.
